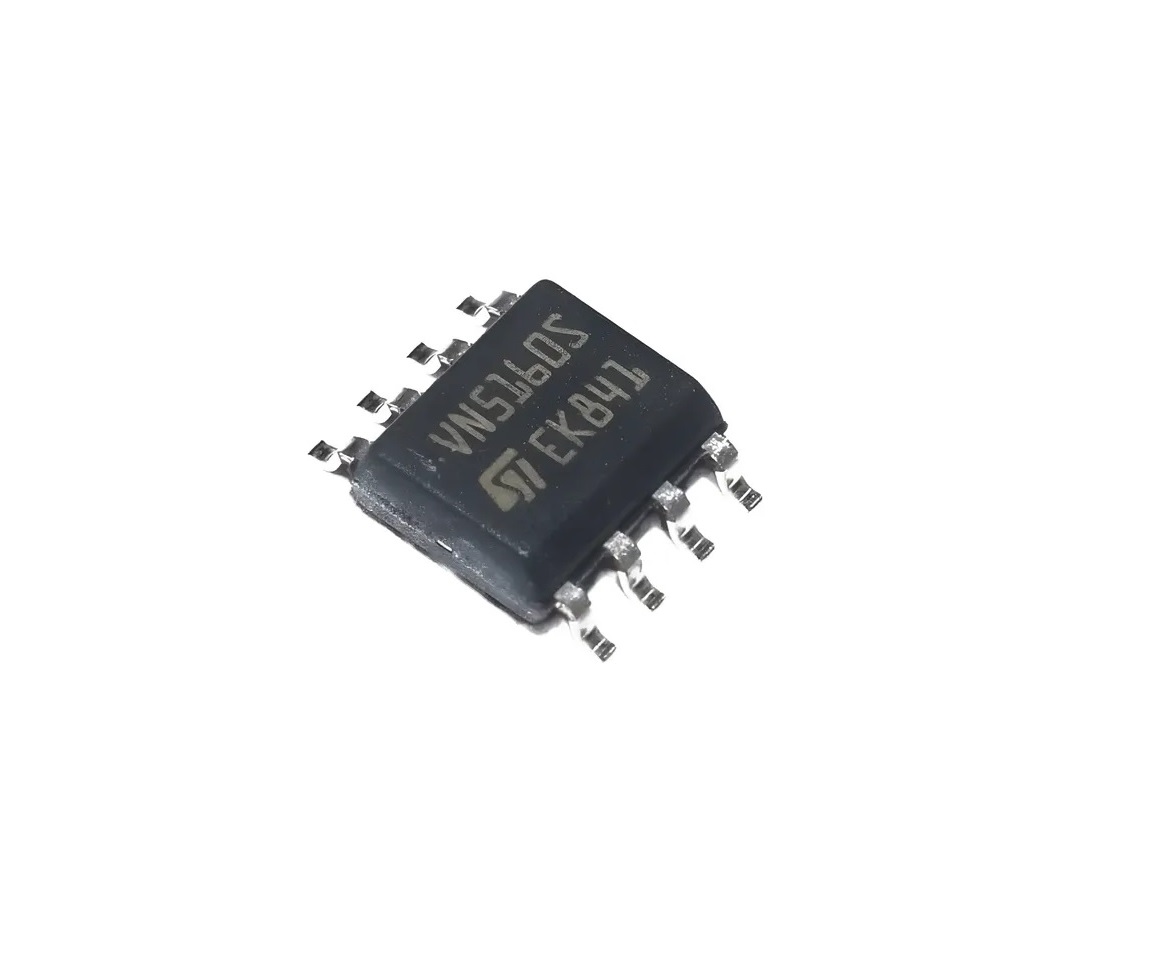

Circuit intégré « VN5160STR-E » Interrupteur électronique de puissance intelligent SOIC-8

Circuit intégré « VN5160STR-E » Interrupteur électronique de puissance intelligent SOIC-8

Catégories : , ,

Description

  • Référence : VN5160STR-E
  • Fabricant : STMicroelectronics.
  • Type : Interrupteur électronique de puissance intelligent (High-Side Driver).
  • Technologie : VIPower™ M0-5.
  • Fonction principale : Commander une charge électrique en commutant son alimentation positive.
  • Nombre de canaux : 1
  • Tension de fonctionnement : 4,5 à 36 V DC.
  • Tension d’alimentation maximale absolue : 41 V.
  • Limitation de courant : 5,4 A.
  • Résistance à l’état passant (RON) : 160 mΩ maximum.
  • Type de sortie : MOSFET canal N intégré, configuration High-Side.
  • Commande d’entrée : Signal logique ON/OFF compatible CMOS 3 V.
  • Fonction de diagnostic : Sortie STATUS pour signaler certains défauts.
  • Détection de charge ouverte : Oui, à l’état passant et à l’état bloqué
  • Protections intégrées :
  1. Limitation de courant.
  2. Protection contre les courts-circuits et les surcharges.
  3. Protection contre les surtensions.
  4. Arrêt thermique avec redémarrage automatique.
  5. Protection contre l’inversion de batterie.
  6. Protection contre les décharges électrostatiques.
  • Courant de veille typique : 2 µA à l’état bloqué
  • Température de fonctionnement : −40 à +150 °C
  • Boîtier : SOIC-8, 8 broches.
  • Applications : Calculateurs automobiles, commande de lampes, relais, électrovannes et charges résistives ou inductives.
