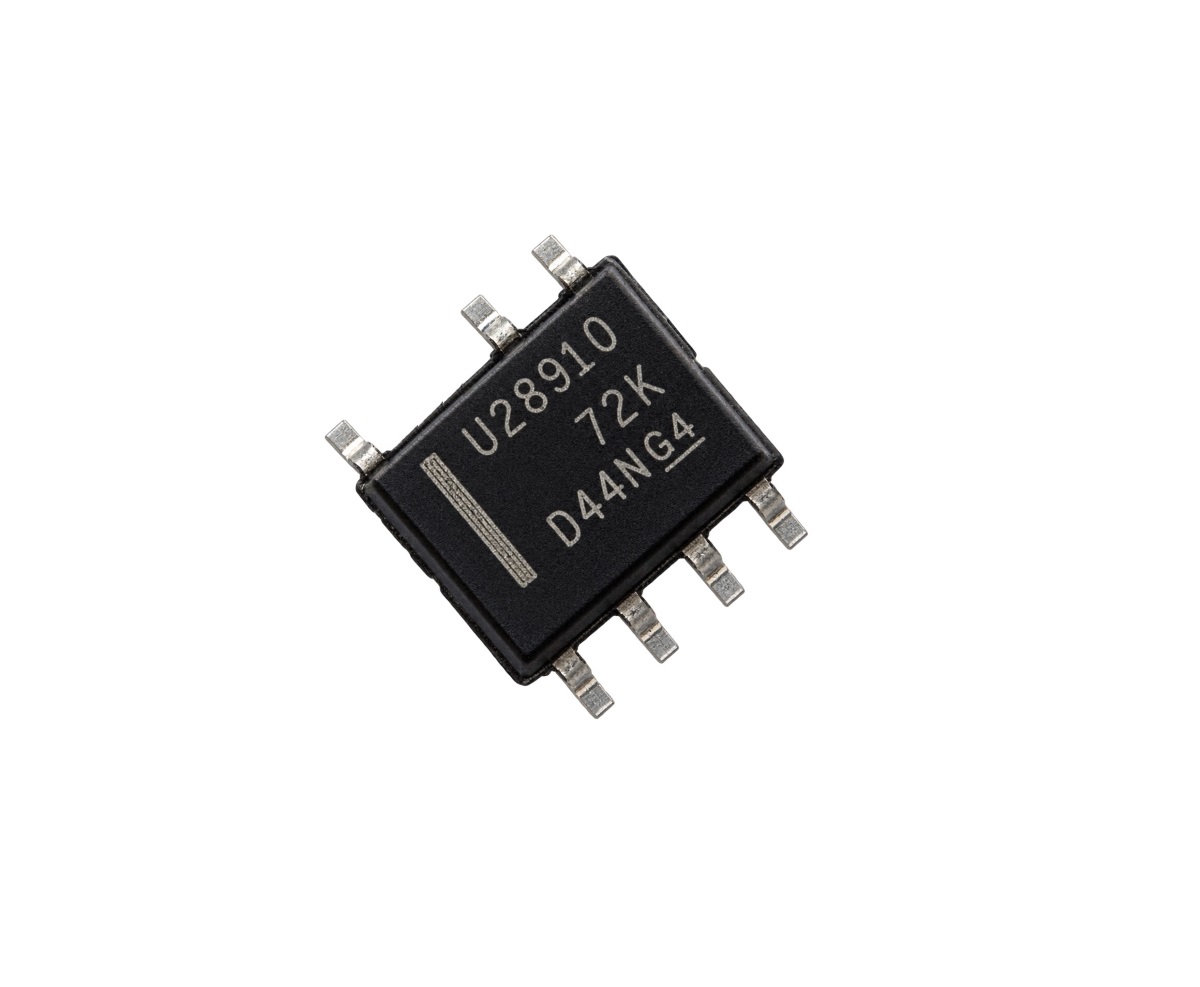

Circuit intégré « UCC28910DR » Contrôleur de convertisseur à découpage Flyback SOIC-7
Description
- Référence : UCC28910DR
- Fabricant : Texas Instruments.
- Type : Contrôleur de convertisseur à découpage Flyback avec MOSFET haute tension intégré.
- Fonction principale : Régulation de tension constante (CV) et de courant constant (CC).
- Tension maximale de démarrage : 700 V
- Plage de tension d’alimentation (VIN) : 20 à 450 V
- Courant de drain de crête : 600 mA
- Fréquence de commutation maximale : 115 kHz
- Fréquence minimale de commutation : 420 Hz
- Tension de sortie régulée : 3,3 à 24 V
- Précision de régulation de tension : ±5 %
- Précision de régulation de courant : ±5 %
- Commande : Régulation côté primaire, sans optocoupleur.
- Modes de fonctionnement : Démarrage haute tension, commutation au creux de tension et mode basse consommation.
- Protections intégrées : Surchintensité, surtension de sortie, sous-tension d’entrée et arrêt thermique.
- Température de fonctionnement : −40 à +125 °C.
- Boîtier : SOIC-7, 7 broches.
- Applications : Alimentations à découpage isolées, chargeurs, adaptateurs secteur et alimentations auxiliaires industrielles.
