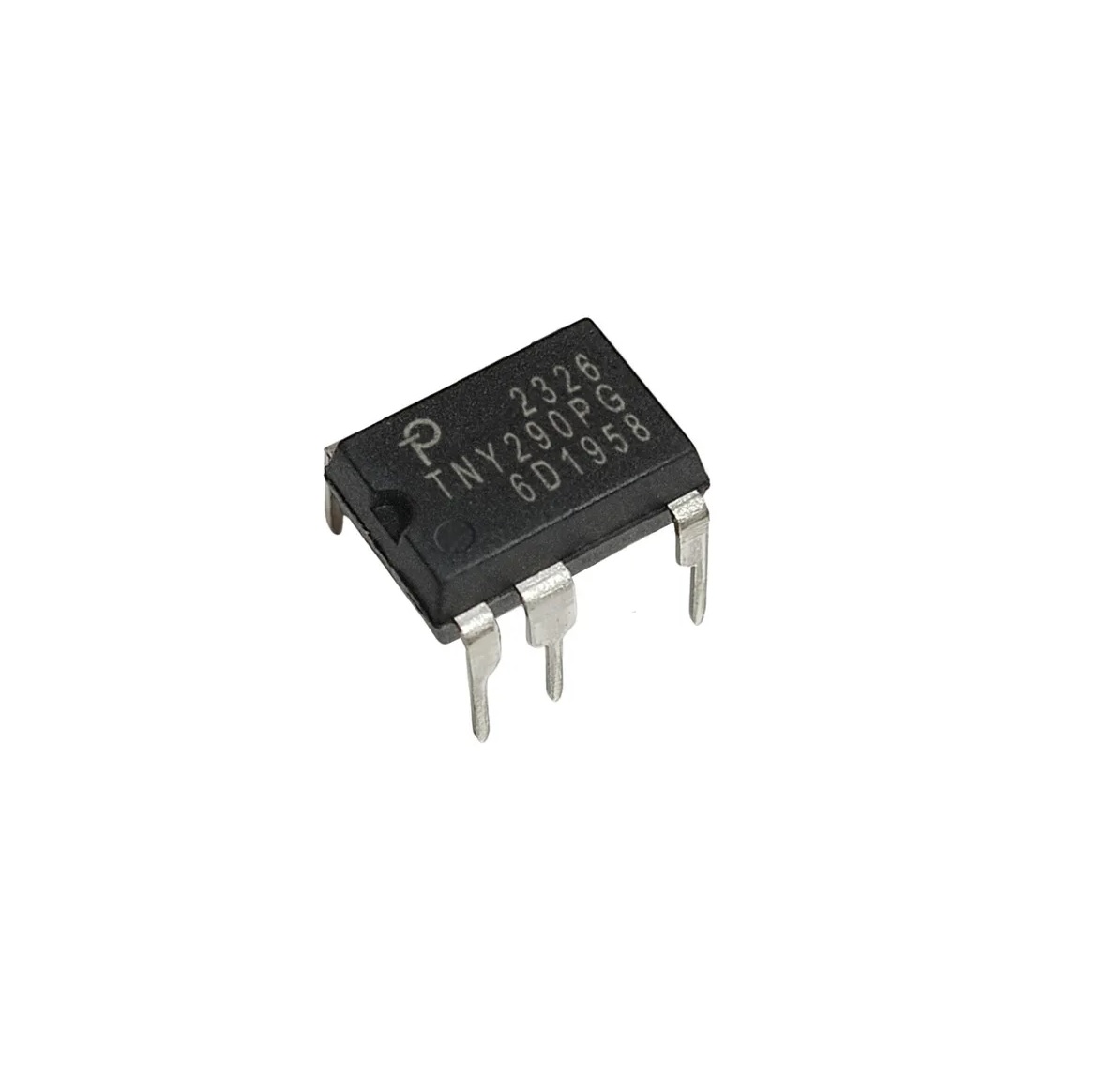

Power Integrations « TNY290PG » Convertisseur AC-DC 85-265 VAC 28.5W DIP-7

Description

• MOSFET interne : supporte jusqu’à 725 V, ce qui permet une marge de sécurité élevée
• Plage d’entrée :  85 VAC à 265 VAC
• Puissance maximale :

1. 28,5 W en open‑frame à 230 VAC (≈20–28 W selon le design)
2. Le design de référence RDR‑295 montre 5 V à 4 A soit 20 W continu

• Topologie flyback avec contrôle ON/OFF : sans boucle externe complexe
• Jitter de fréquence (124–140 kHz) : pour réduire les émissions EMI
• Réglage du courant limite via condensateur sur broche BP/M, pour adapter puissance et efficacité
• Extension automatique du temps ON pour améliorer la tenue en gamme basse tension
• Auto-alimentation (self-biased) : pas besoin de bobine auxiliaire
• Protection par cycle contre surintensité, surtension, surchauffe, court‑circuit, et redémarrage automatique (< 3 % puissance max)
• Thermal shutdown avec hystérésis et reprise automatique
• Protection OVP possible via diode Zener externe
• Consommation à vide :

1. < 30 mW (avec bobine auxiliaire)
2. < 150 mW (sans)

• Rendement > 80 % en charge (exemple RDR‑295 : ~82 % en charge pleine sur 115/230 VAC)
• Boîtier PDIP‑8
• Température de jonction : –40 °C à +150 °C
