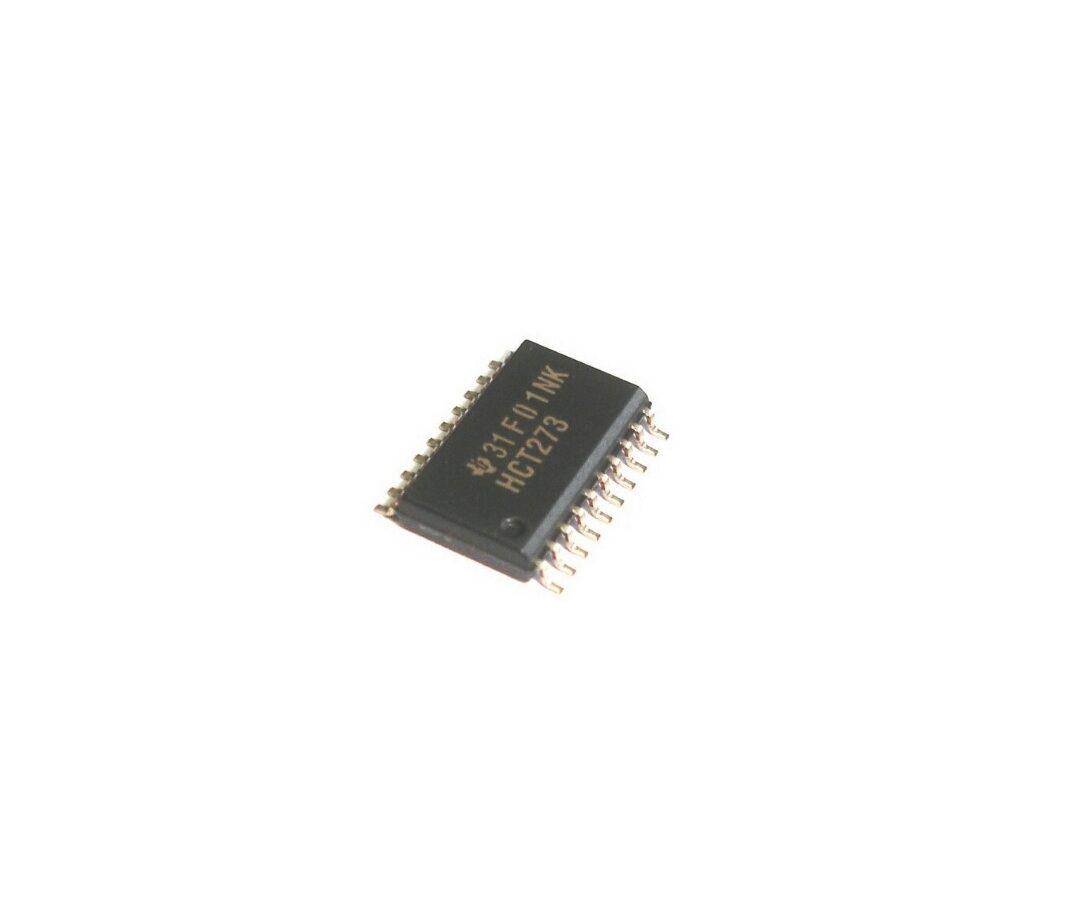

Circuit intégré « SN74HCT273PWR » Octal D-type flip-flop TSSOP-20

Description

• Fabricant : Texas Instruments
• Référence : SN74HCT273PWR
• Type : Octal D-type flip-flop (8 bascules D, déclenchement sur front montant)
• Technologie : HCT (CMOS compatible TTL)
• Nombre de bits : 8
• Fonction : Stockage de données ; latch sur front montant de l’horloge
• Sortie : 3-state NON (sorties standards)
• Entrée Clear (/CLR) : Active à l’état bas (asynchrone)
• Tension d’alimentation (Vcc) : 4,5 V à 5,5 V (typique 5 V)
• Niveaux logiques compatibles TTL : Oui (famille HCT)
• Courant de sortie : ±6 mA typique par sortie
• Temps de propagation (tpd) : ~13–22 ns selon charge et Vcc
• Boîtier : TSSOP-20
• Température de fonctionnement : –40 °C à +85 °C
• Applications : registres, stockage de données, extensions d’E/S, buffers synchrones
