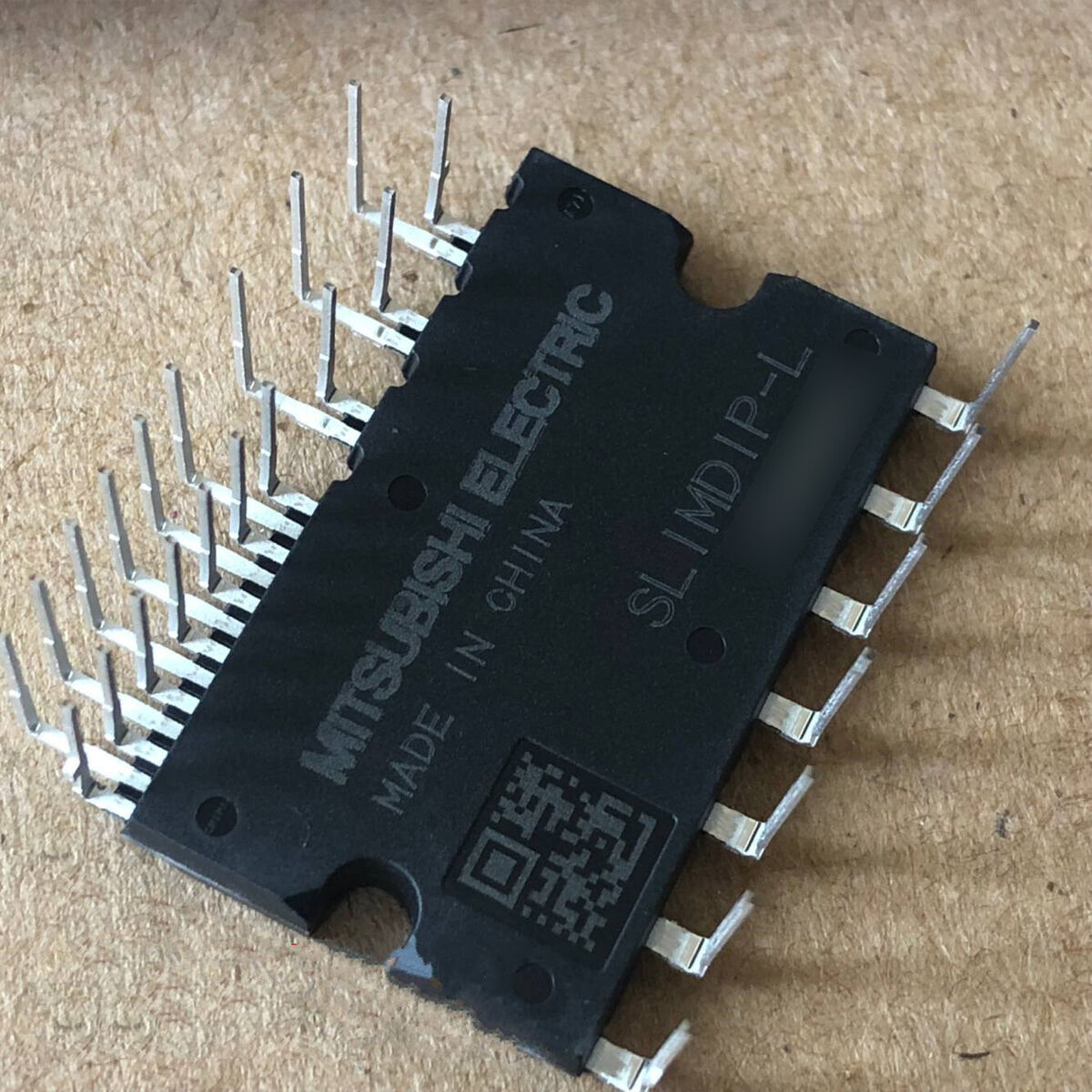

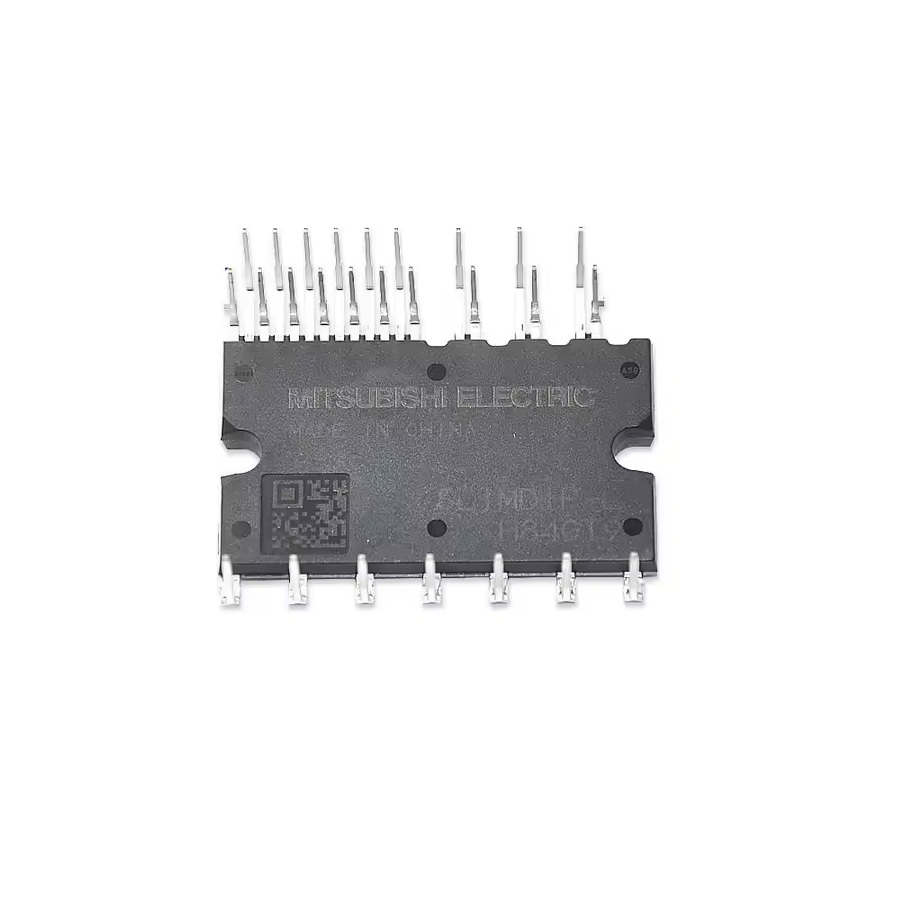

Description
FONCTIONS PRINCIPALES ET CARACTÉRISTIQUES NOMINALES :
– Pont onduleur RC-IGBT pour conversion de courant triphasé DC-AC
– Diodes de démarrage intégrées avec résistance de limitation de courant
– Type à émetteur ouvert
APPLICATIONS :
– Variateur de fréquence triphasé AC 100-240 V (tension DC : 400 V ou moins)
Variateur de fréquence pour moteur basse consommation
FONCTIONS INTÉGRÉES DE CONTRÔLE, DE PROTECTION ET DE CONTRÔLE DU SYSTÈME :
– Côté P : Circuit de commande, décalage de niveau haute tension et haute vitesse, protection contre les sous-tensions d’alimentation de commande (UV)
– Côté N : Circuit de commande, protection contre les sous-tensions d’alimentation de commande (UV), protection contre les courts-circuits (SC), protection contre les surchauffes (OT)
– Signalisation des défauts : Correspond aux défauts SC (IGBT côté N), UV (alimentation côté N) et OT
– Surveillance de la température : Sortie de la température du circuit LVIC par signal analogique
– Interface d’entrée : Entrée 3 V à bascule de Schmitt, compatible avec les entrées 5 V, logique hautement active.
