Description
FONCTION PRINCIPALE ET CARACTÉRISTIQUES NOMINALES:

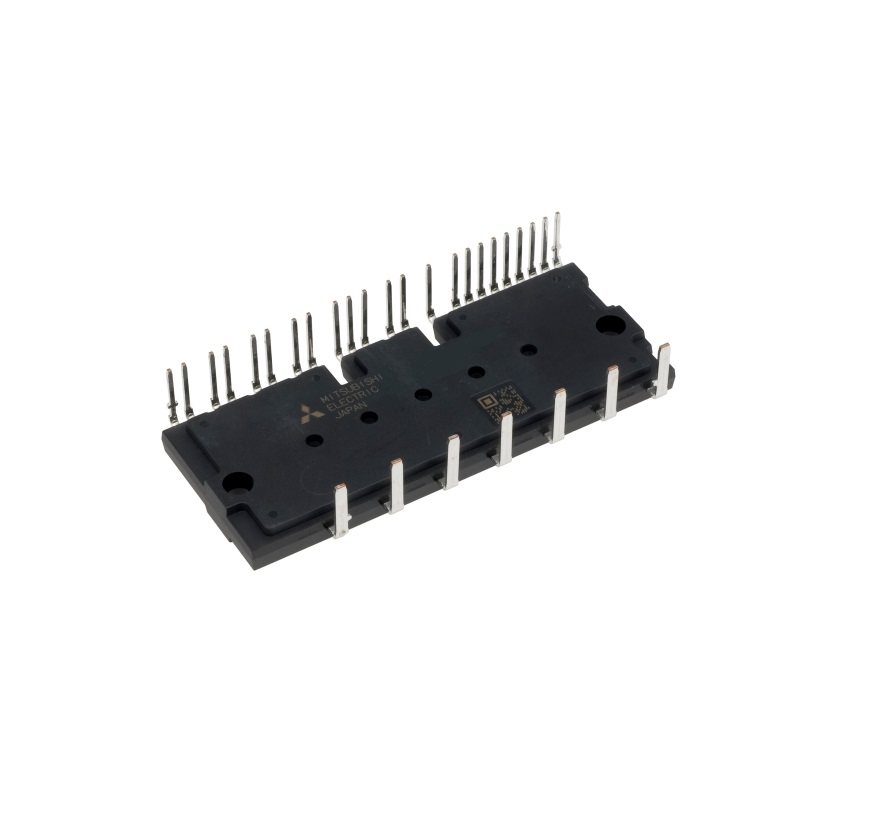

– Onduleur triphasé à structure à émetteur ouvert côté N
– 1200 V / 15 A
APPLICATION:
– Commande moteur 0,2 à 2,2 kW / 400 Veff AC
FONCTIONS INTÉGRÉES DE CONTRÔLE, DE PROTECTION ET DE CONTRÔLE DU SYSTÈME:
– Côté P : Circuit de commande, décalage de niveau haute tension et haute vitesse, protection contre les sous-tensions d’alimentation de commande (UV)
– Côté N : Circuit de commande, protection contre les sous-tensions d’alimentation de commande (UV), protection contre les courts-circuits (SC)
– Signalisation de défaut : Correspond à un défaut SC (IGBT côté N), un défaut UV (alimentation côté N)
– Surveillance de la température : Sortie analogique de la température du circuit LVIC
– Interface d’entrée : Ligne 5 V, circuit récepteur à trigger de Schmitt (haute activité)
