Description
FONCTIONS DE PUISSANCE INTÉGRÉES:

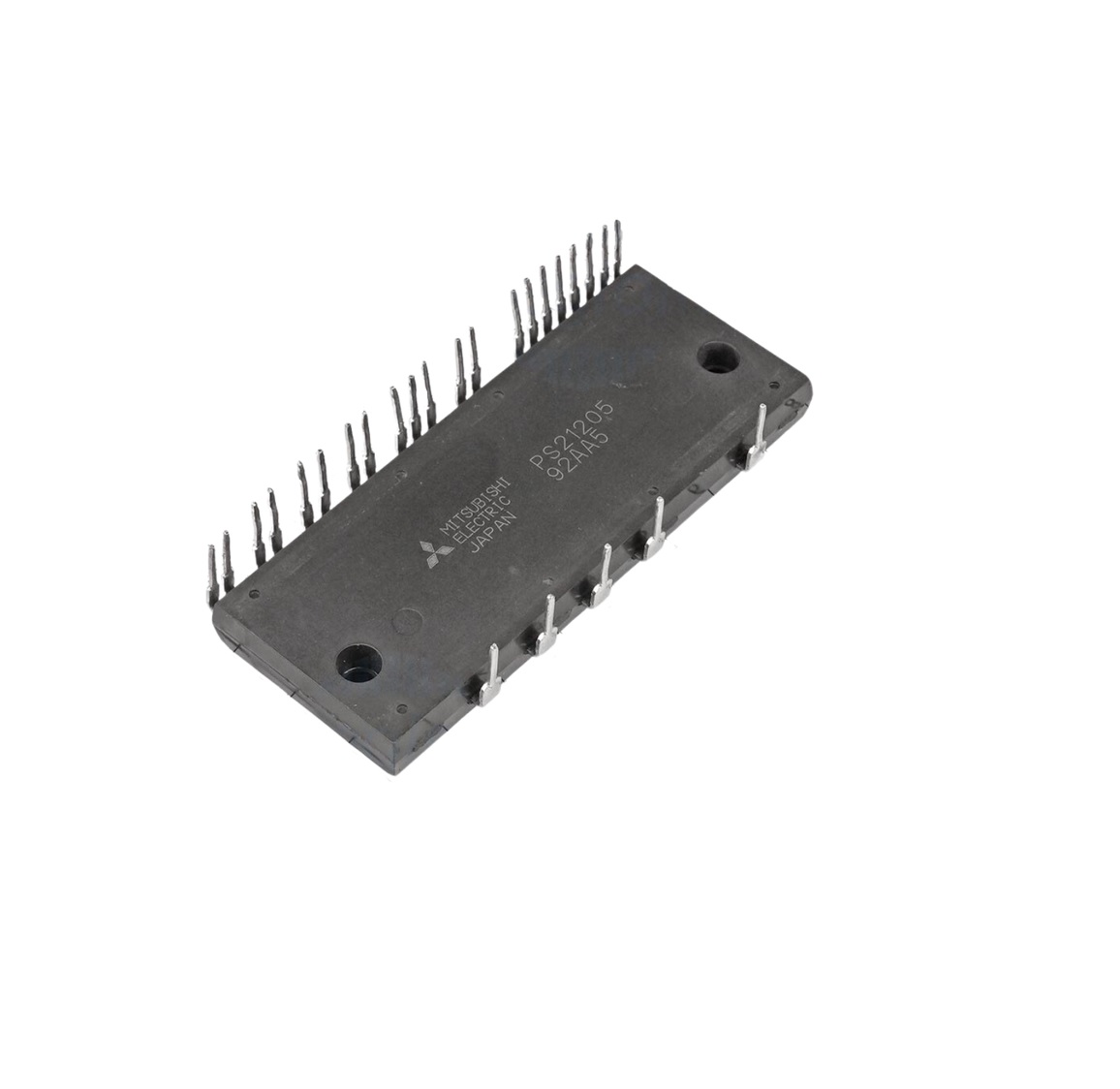

Pont onduleur IGBT 3e génération 600 V/20 A à faibles pertes pour conversion de courant triphasé DC-AC
Application : Puissance nominale du moteur : 1,5 kW, sinusoïdale, PWM
Fréquence : 5 kHz
FONCTIONS INTÉGRÉES DE CONTRÔLE, DE PROTECTION ET DE CONTRÔLE DU SYSTÈME:
– Pour les IGBT à branche supérieure : Circuit de commande, décalage de niveau haute vitesse isolé haute tension, protection contre les sous-tensions (UV) du circuit de commande.
– Pour les IGBT à branche inférieure : Circuit de commande, protection contre les sous-tensions (UV) du circuit de commande, protection contre les courts-circuits (SC).
– Signalisation de défaut : Correspond à un défaut SC (IGBT côté bas) ou UV (alimentation côté bas).
– Interface d’entrée : Compatible CMOS/TTL ligne 5 V, circuit récepteur à trigger de Schmitt.
