Description

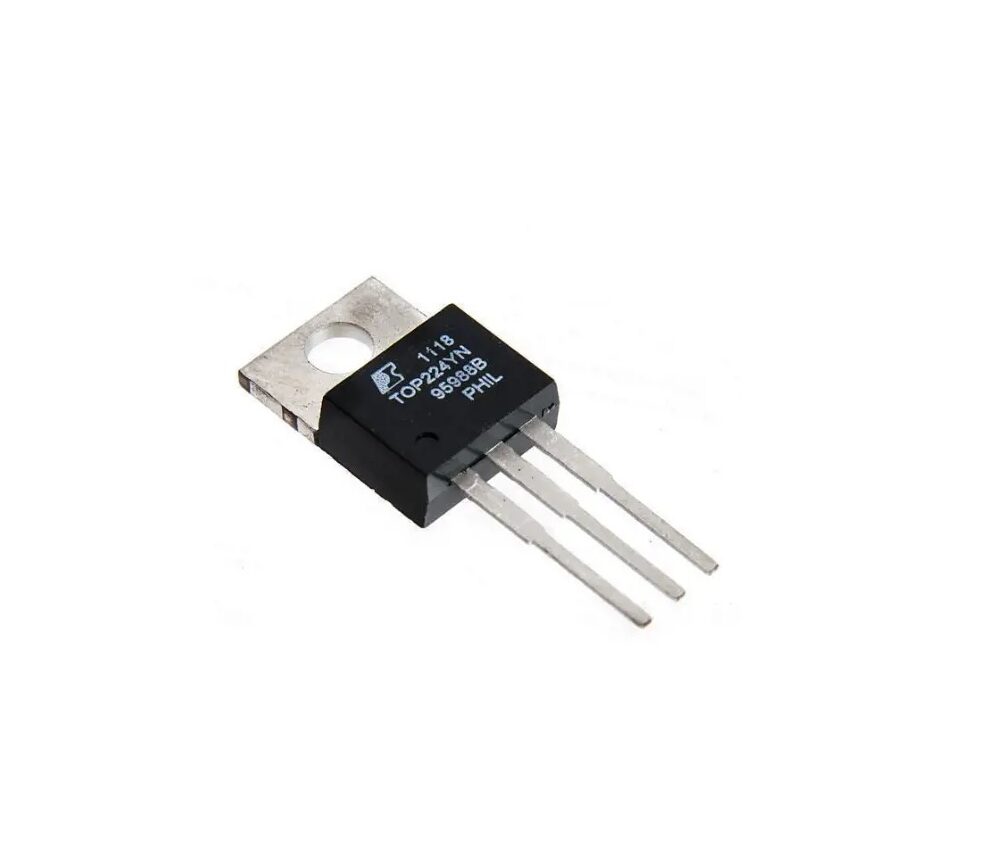

TOP224YN, un circuit intégré de la série TOPSwitch®‑II de Power Integrations
- Série : TOPSwitch®‑II
- Boîtier : TO‑220‑3 isolé (YN) — montage traversant
- Topologies prises en charge : flyback, forward, boost, buck (SMPS hors ligne)
- Tension d’entrée AC typique : 85 – 265 VAC
- Tension de claquage MOSFET : 700 V (drain‑source)
- Fréquence de commutation : environ 100 kHz
- Duty cycle : 1,7 % à 67 %
- Courant de drain max interne : 1,2 A
- Efficacité typique : jusqu’à ~90 %
- Température de jonction : –40 °C à +150 °C
- Protections intégrées : limitation de courant, redémarrage automatique, shutdown thermique avec verrouillage (latching)
- Puissance maximale en sortie :
- 45 W sur plage d’entrée large (85–265 VAC)
- jusqu’à 75 W si alimentation secteur fixe (100/115/230 VAC)
