Description
Description générale:

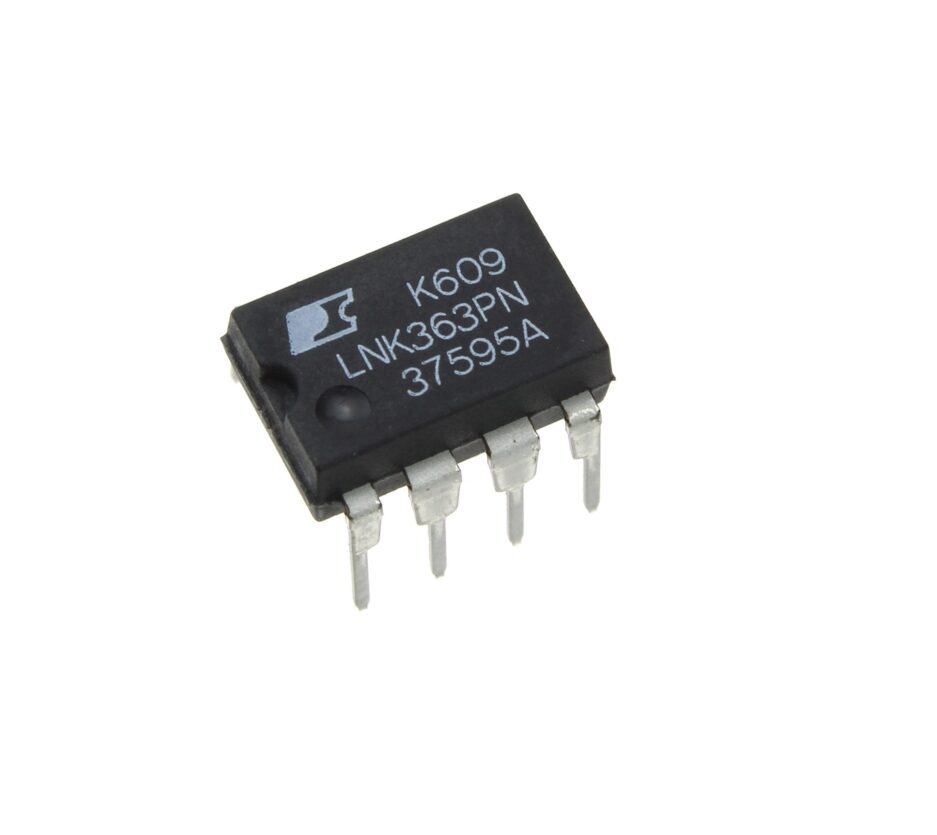

Le LNK363PN est un circuit intégré de commutation hors ligne écoénergétique de la famille LinkSwitch-TN, avec un nombre de composants réduit. Il est spécialement conçu pour remplacer toutes les alimentations non isolées linéaires et à condensateur (cap dropper) dans la plage de courant de sortie inférieure à 360 mA, à coût système équivalent, tout en offrant des performances et une efficacité énergétique bien supérieures. Ce composant intègre un MOSFET de puissance 700 V, un oscillateur, un système de commande marche/arrêt simple, une source de courant commutée haute tension, un dispositif de gigue de fréquence, une limitation de courant cycle par cycle et un circuit d’arrêt thermique sur un circuit intégré monolithique. La puissance de démarrage et de fonctionnement est dérivée directement de la tension sur la broche DRAIN, éliminant ainsi le besoin d’une alimentation de polarisation et des circuits associés dans les convertisseurs abaisseurs ou flyback. Le circuit de redémarrage automatique entièrement intégré limite la puissance de sortie en toute sécurité en cas de défaut, comme un court-circuit ou une boucle ouverte, réduisant ainsi le nombre de composants et les coûts de protection de la charge au niveau du système.
Caractéristiques uniques:
-Solution de convertisseur abaisseur de tension avec un nombre de composants minimal
-Utilise un contrôleur simplifié sans redémarrage automatique
-Tolérances strictes et variations de température négligeables
-Prise en charge des topologies abaisseur, abaisseur-élévateur et flyback
-Excellente régulation de ligne et de charge, même avec une configuration standard
-La bande passante élevée permet une mise sous tension rapide sans dépassement
-La limitation de courant élimine l’ondulation de ligne
-Plage de tension d’entrée universelle (85 à 265 VAC)
-Limitation de courant intégrée et protection thermique hystérétique
-Rendement supérieur à celui des solutions passives
-Facteur de puissance supérieur à celui des solutions alimentées par condensateur
Spécifications:
-Modèle : Convertisseur
-Type : AC/DC hors ligne (non isolé)
-Topologie : Flyback
-Forme de montage : DIP-7
-Tension d’entrée : 85 – 265 VAC VDC
-Tension de claquage : 700 V
-Puissance : 4,7 W à 85-265 VAC / 7,5 W à 230 VAC
-Nombre de broches : 7 broches
-Plage de température : -40 °C à +150 °C
-Fréquence : 132 kHz
