Description

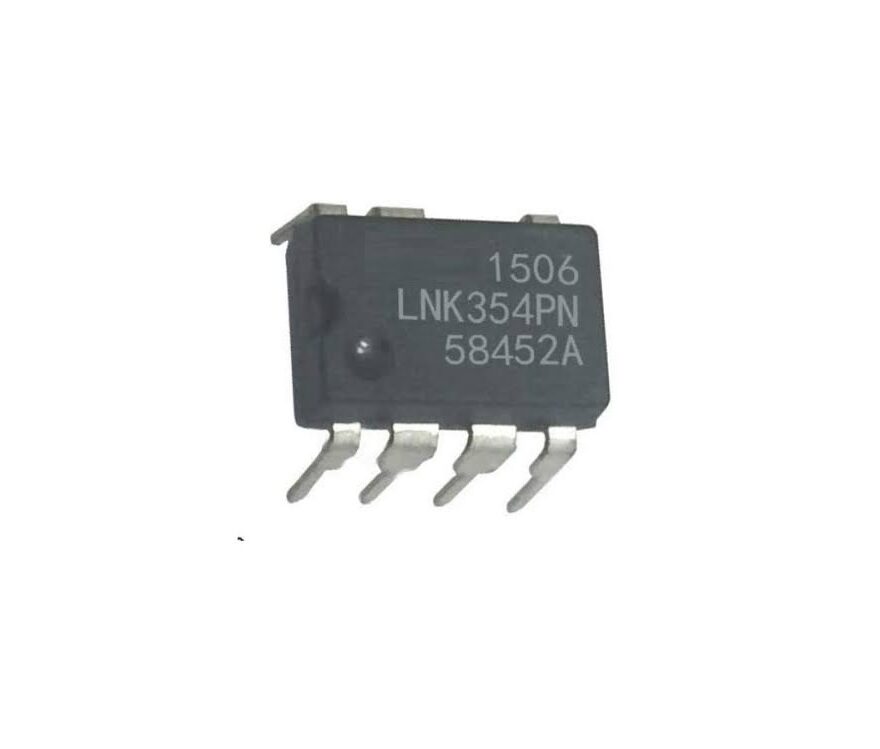

- LinkSwitch-HF – régulateur off-line flyback à faible nombre de composants, optimisé pour les petites alimentations (chargeurs, standby…)
- Intègre MOSFET haute tension (700 V), oscillateur, limiteur de courant, protection thermique et redémarrage automatique
- Tension d’entrée : 85–265 VAC
- Puissance max :
- ~5 W en boîtier ouvert à 230 VAC
- ~4,5 W pour 85–265 VAC en mode adapté
- Tension de claquage MOSFET : 700 V
- Courant de sortie max : ≈ 0,4 A
- Fréquence de commutation : ≈ 132 kHz (jusqu’à 200 kHz max)
- Rapport cyclique max : ≈ 63 %
- Limite de courant cycle‑par‑cycle
- Redémarrage automatique sur court‑circuit ou boucle ouverte
- Protection thermique avec hysteresis
- Boîtier : DIP‑8 (PDIP‑B) traversant
- Température jonction : –40 °C à +150 °C
