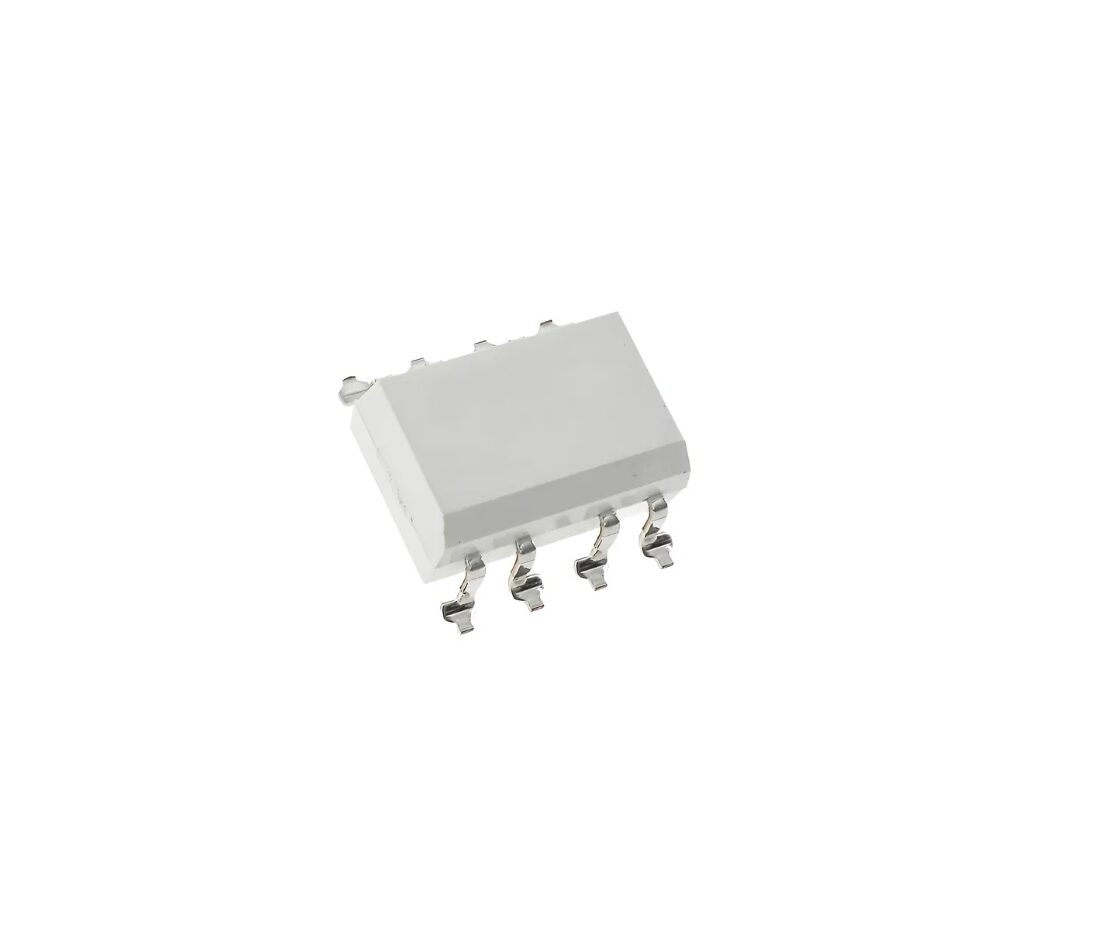

Optocoupleur « TLP558 » SOIC-8

Description

• TLP558 combine une LED infrarouge (émettrice) et un photodétecteur à gain élevé et haute vitesse.
• Il sort un signal logique via un étage “totem‑pole / 3‑state output” (sortie à trois états) avec trigger Schmitt intégré.
• Boîtier : SOIC‑8
• Courant d’entrée (LED) maximal (forward current) : 10 mA.
• Courant de sortie possible : jusqu’à 40 mA.
• Tension d’alimentation côté sortie (VCC) :  4.5 V à 20 V.
• Vitesse de commutation : temps de propagation (tpHL, tpLH) max  400 ns.
• Immunité aux transitoires en mode commun : ±1000 V/µs (minimale garantie), ce qui rend le TLP558 robuste face aux variations rapides de tension sur ligne.
• Tension d’isolation (galvanique) : 2500 Vrms (minimum) entre entrée et sortie.
• Plage de température de fonctionnement :  –25 °C à +85 °C.
• Type logique : “inverting logic type” — la sortie est inversée par rapport à l’entrée.
