Description

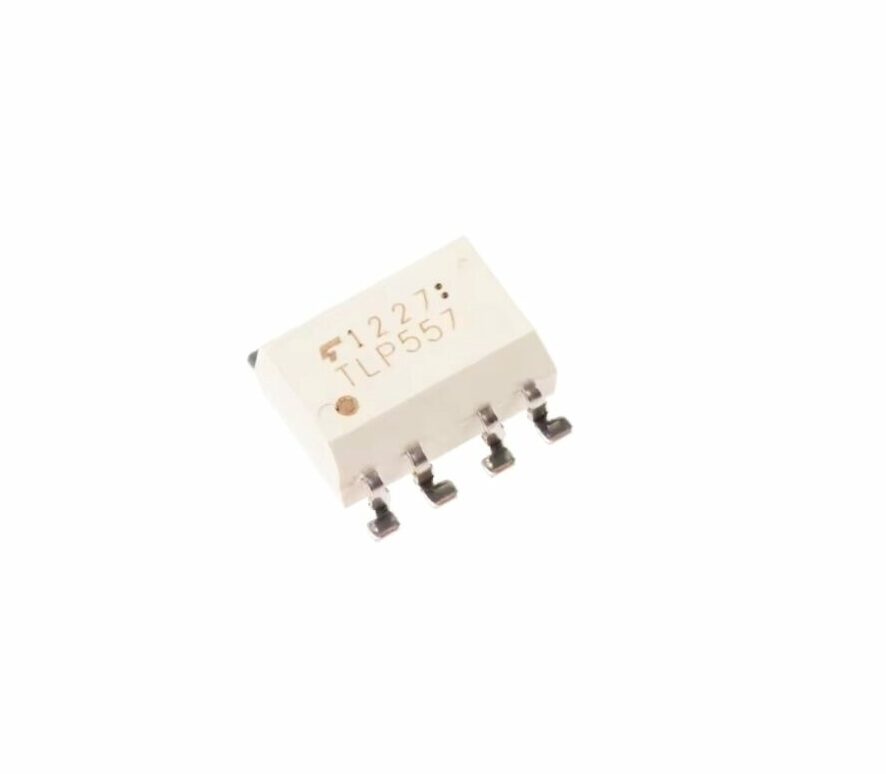

TLP557 (SOP-8), un optocoupleur de type photo-IC conçu par Toshiba, principalement utilisé comme driver pour transistors de puissance.
- Composé d’une LED infrarouge (GaAlAs) et d’un photodétecteur intégré.
- Adapté aux circuits de commande de base pour modules de transistors de puissance jusqu’à 20 A
- Isolation (tension de sécurité) : ≥ 2500 Vrms
- Immunité au transitoire mode commun : ± 2 kV/µs
- Courant de seuil d’entrée (IF) : ≤ 5 mA (max)
- Temps de propagation (tpLH / tpHL) : ≤ 5 µs (max)
- Tension d’alimentation (VCC) : 5 V à 13 V
- Courant de sortie (DC) : ± 0,32 A (max)
- Courant de sortie (pulsé) : +2 A
- Courant LED max (IF) : 25 mA , pic 1 A
- Températures de fonctionnement : –30 °C à +70 °C
- Tension inverse LED (VR) : 5 V max
- Dissipation LED (PD) : 45 mW
- Dissipation totale (PO) : 0,5 W
