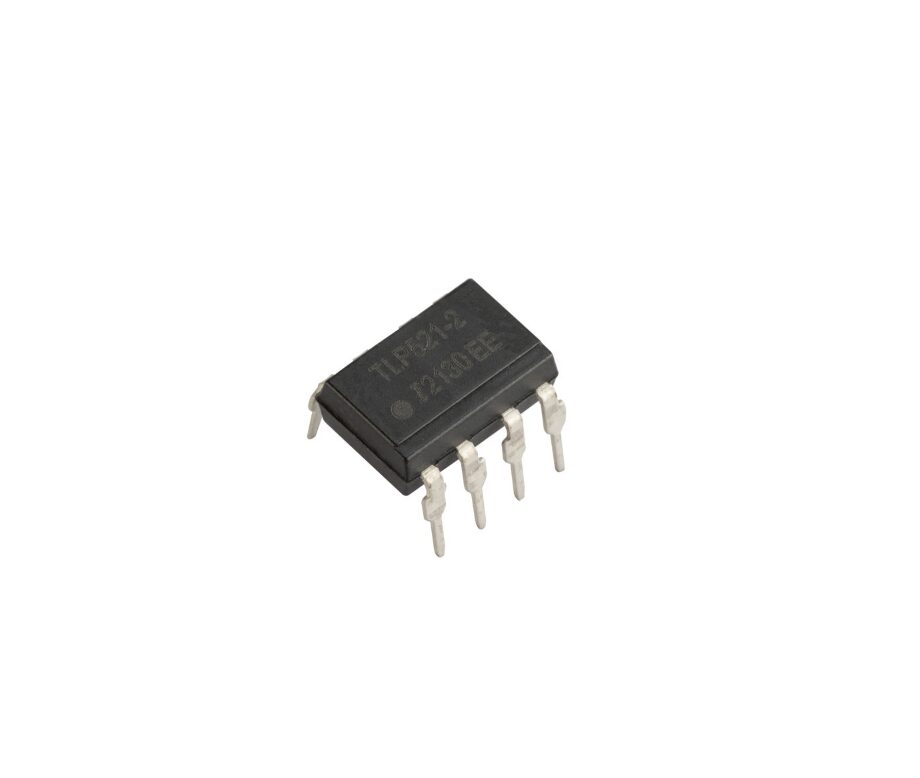

Optocoupleur « TLP521-2X » DIP-8

Description

• Fabricant : Toshiba
• Référence : TLP521-2X
• Type : Optocoupleur à phototransistor
• Nombre de canaux : 2 optocoupleurs indépendants
• Isolation galvanique : Oui
• Type de LED : Infrarouge (GaAs)
• Tension directe (VF) : ~1,15 V typique
• Courant direct IF :

1. Typique : 5 à 10 mA
2. Max : 50 mA

• Puissance LED max : ~70 mW
• Type de sortie : Phototransistor NPN
• Tension collecteur-émetteur max (VCEO) : 55 V
• Courant collecteur max (IC) : 50 mA
• Puissance dissipée sortie : ~150 mW
• CTR (Current Transfer Ratio) : Classe X : 20 % à 400 %
• Temps de montée (tr) : ~3 à 4 µs
• Temps de descente (tf) : ~4 à 5 µs
• Fréquence de commutation max : ~80 kHz
• Tension d’isolement : 2 500 Vrms (1 min)
• Boîtier : DIP-8
• Température de fonctionnement : –55 °C à +100 °C
