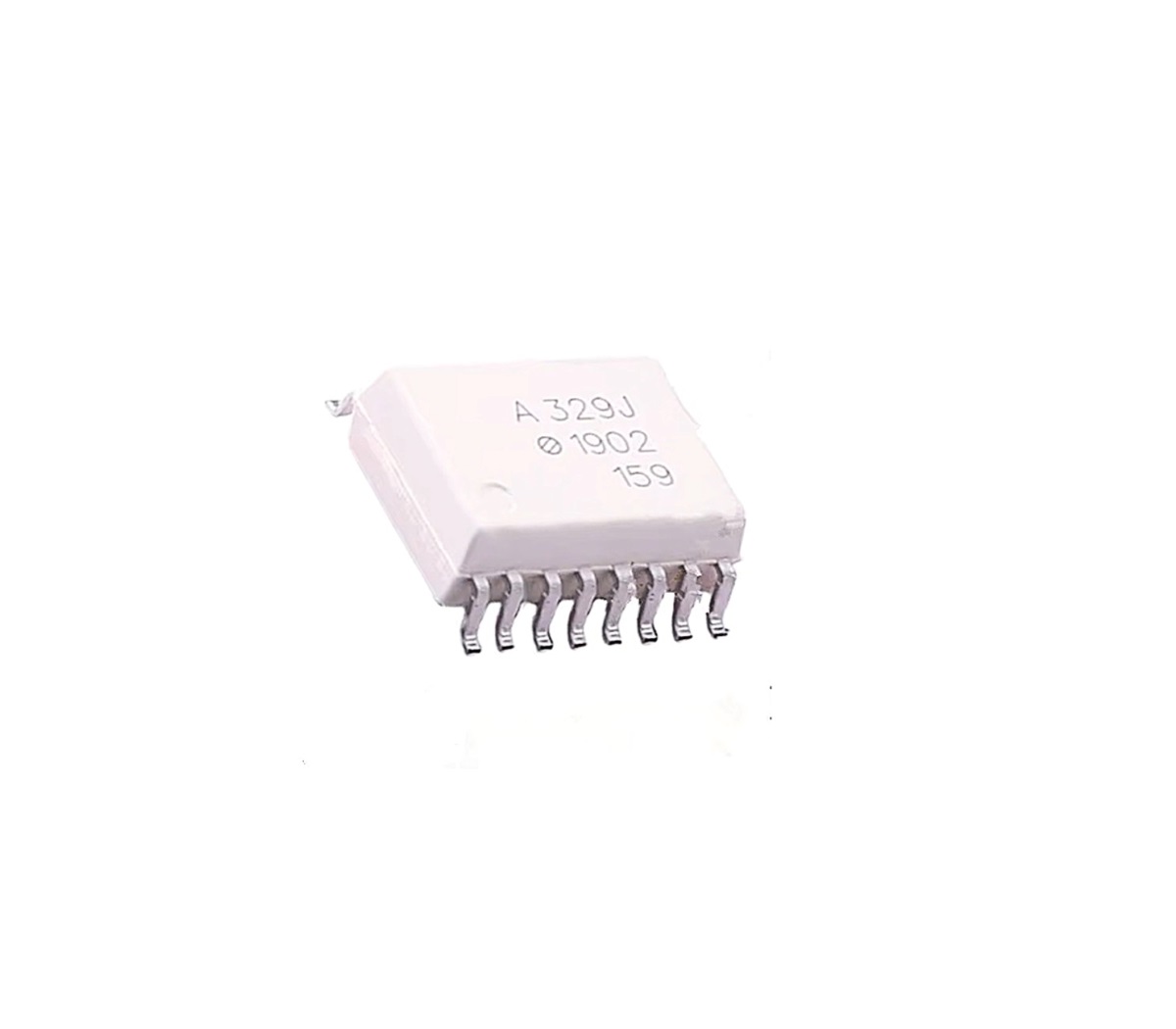

Optocoupleur « QCPL-329J » SO-16

Description

• Type : optocoupleur de commande de grille (“Smart Gate Drive Optocoupler”)
• Technologie : LED + détecteur optique intégré (isolation galvanique)
• Nombre de canaux : 2 canaux (double optocoupleur)
• Boîtier : SO-16 (CMS)
• Tension d’isolation : ≈ 3000 Vrms
• Immunité CMTI : élevée (adapté aux environnements bruités)
• Délai de propagation : ≈ 50–60 ns
• Temps de montée/descente : ≈ 12 ns
• Fréquence / vitesse : haute vitesse (utilisation en commutation rapide)
• Tension d’alimentation : 3 à 5,5 V (entrée) et jusqu’à ~18 V côté sortie
• Température de fonctionnement : −40 °C à +125 °C
• Fonction principale :
  • isolation entre circuit de commande et circuit de puissance
  • pilotage de MOSFET / IGBT (drivers isolés)
• Applications typiques :
  • alimentations à découpage (SMPS)
  • onduleurs
  • variateurs de vitesse
  • électronique de puissance industrielle
