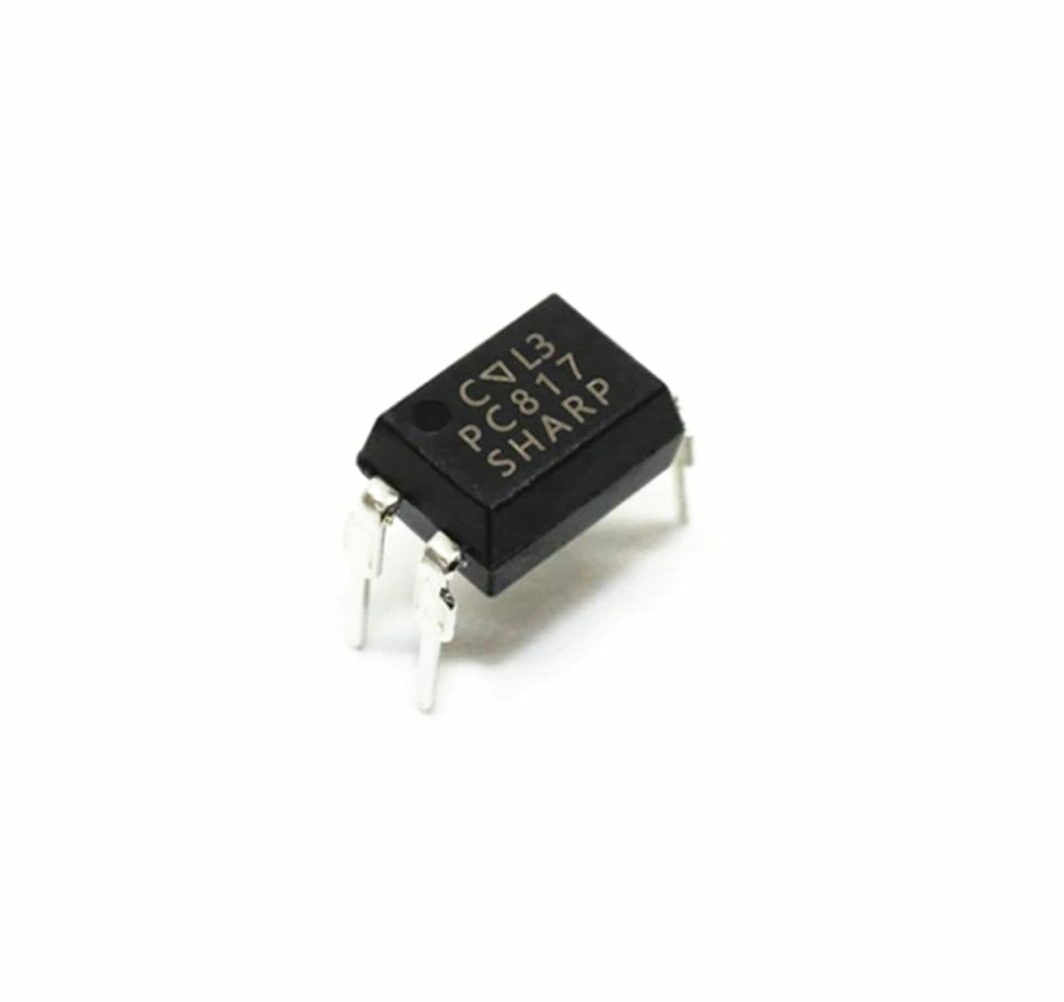

Optocoupleur « PC817C » DIP-4

Description

• Type : opto‑coupleur 1 canal, LED infrarouge – phototransistor, DIP‑4
• Isolation galvanique : 5 000 Vrms (1 min)
• Tension directe LED (VF) : typique 1,2 V, max 1,4 V à IF = 20 mA
• Courant LED (IF) : max 50 mA (et crête 1 A en impulsion ≤100 µs)
• Tension collecteur-émetteur (VCEO) : typiquement 80 V
• Courant collecteur (IC max) : 50 mA
• Tension de saturation (VCE(sat)) : typique ≤ 0,1 V, max 0,2 V (IF = 20 mA, IC = 1 mA)
• Courant de fuite (ICEO) : typ. ≤ 10 nA à VCE = 20 V
• CTR (Current Transfer Ratio) : 200 % – 400 % (rang C) à IF = 5 mA, VCE = 5 V
• Capacité flottante : ≈ 0,6 – 1,0 pF à 1 MHz
• Fréquence de coupure (fc) : jusqu’à 80 kHz à IC = 2 mA, VCE = 5 V, RL = 100 Ω
• Temps de réponse : tr ≈ 4 µs, tf ≈ 3 µs typiques (max 18 µs)
• Puissance dissipée : LED ≤ 70 mW, collecteur ≤ 150 mW, total ≤ 200 mW
• Températures :

1. Opération : –30 °C à +100 °C
2. Stockage : –55 °C à +125 °C
3. Soudage : jusqu’à +260 °C
