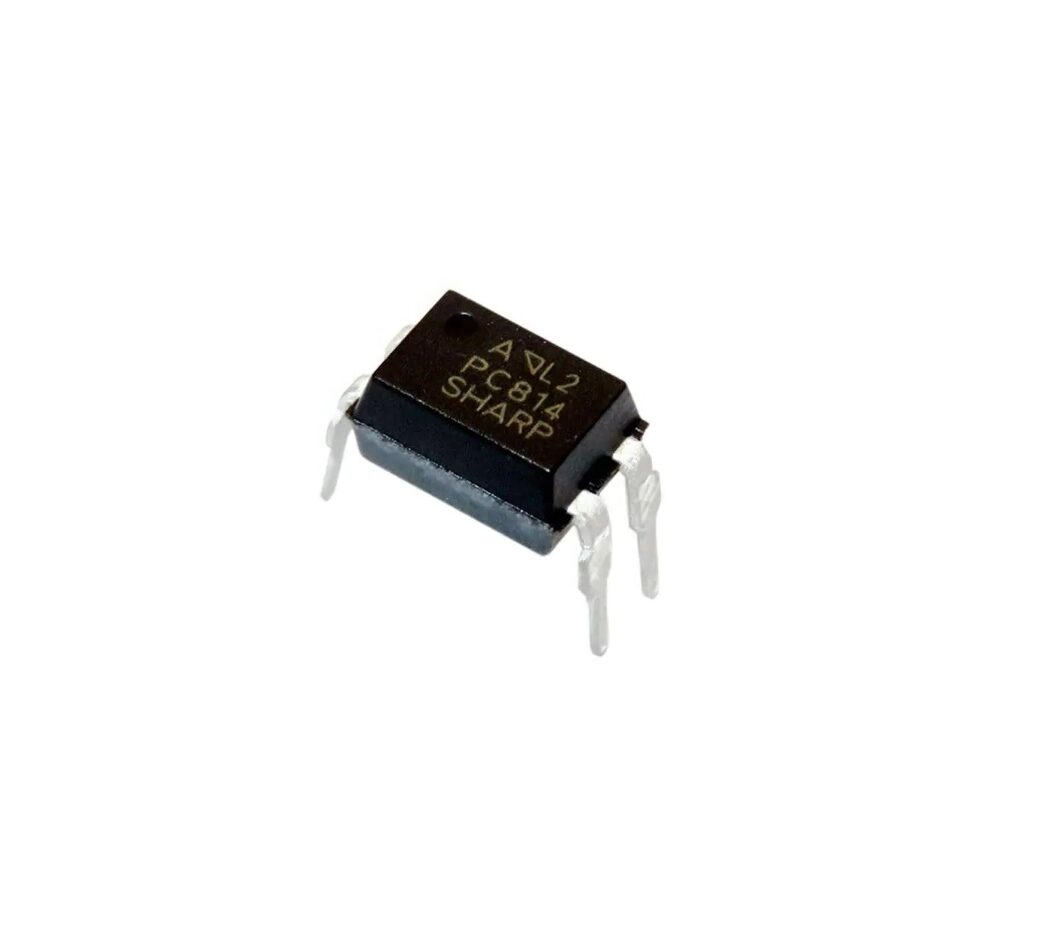

Optocoupleur « PC814 » DIP-4

Description

• Type : opto‑coupleur à entrée AC (deux LED en antiparallèle) et sortie phototransistor
• Isolation : 5 000 Vrms entre entrée et sortie pendant 1 min
• Tension directe LED (VF) : typique 1,2 V, max 1,4 V à IF = ±20 mA
• Courant direct max (IF) : ±50 mA
• Tension collecteur–émetteur max (VCEO) : 35 V
• Courant collecteur max (IC) : 50 mA
• Tension de saturation (VCE(sat)) : typ. ≤ 0,1 V, max ≤ 0,2 V à IF = ±20 mA, IC = 1 mA
• Courant de fuite (ICEO) : typ. ≤ 10 nA, max 100 nA à VCE=20 V
• Current Transfer Ratio (CTR) : 20 % (min) à 300 % max à IF = ±1 mA, VCE = 5 V
• Temps de réponse : tr ≈ 4 µs, tf ≈ 3 µs typiquement (max 18 µs)
• Fréquence de coupure (fc) : 15–80 kHz à IC=2 mA, VCE=5 V
• Capacité flottante : ~0,6–1 pF à 1 MHz
• Résistance d’isolation (RISO) : ≥ 5×10¹⁰ Ω, typ ≈ 10¹¹ Ω
• Puissance dissipée : LED Pd ≤ 70 mW, collecteur Pd ≤ 150 mW, total ≤ 200 mW
• Température de fonctionnement : –30 °C à +100 °C (stockage –55 °C à +125 °C), soudage jusqu’à 260 °C
• Applications courantes:

1. Isolation entre circuits AC/DC sans polarité définie
2. Interfaces microcontrôleur ↔ secteur
3. Commande relais ou triac
4. Télécommunications, automation, contrôle industriel
