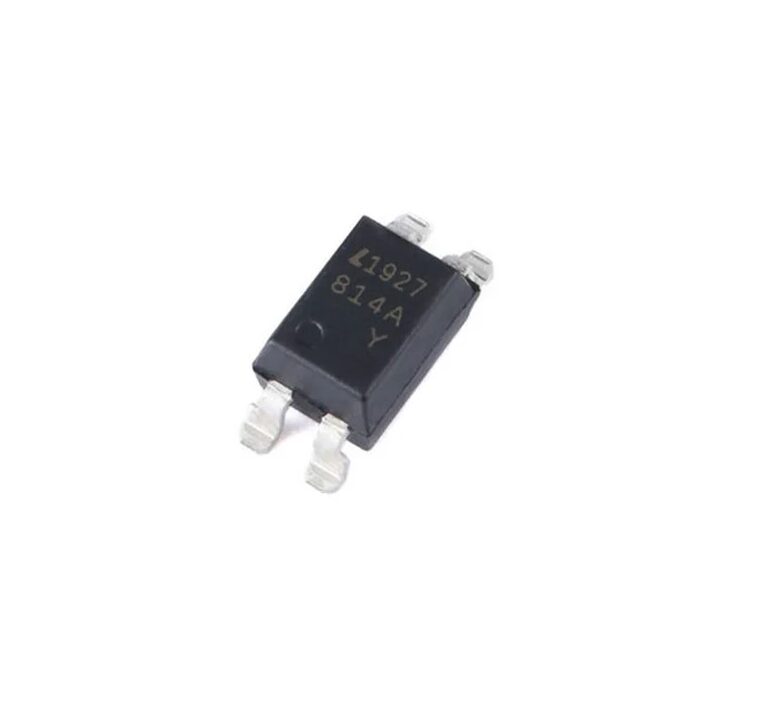

Optocoupleur « LTV814A » CMS SOP-4

Description

• Type : Optocoupleur entrée AC, sortie phototransistor
• LED à tension directe (VF) : type 1,2 V, 1,4 V max
• Courant direct (IF max) : ±50mA
• Tension collecteur-émetteur (VCE max) : 35V
• Courant collecteur max (IC) : 50mA
• Tension de saturation (VCEsat) : ≤ 0,2V ( IF = 20mA, IC = 1mA)
• CTR (Current Transfer Ratio) : 50 % à 300 % (selon tri de lot) à IF = 5mA
• Isolation entrée/sortie : 5000Vrms / 1 min (barrière optique)
• Temps de montée / descente : tr ≈ 4µs ; tf ≈ 3µs (max. 18µs)
• Capacité d’entrée : 60–250pF typique
• Tension d’isolation max (BVS) : 5kVeff (entrée ↔ sortie)
• Puissance dissipée (Pd) : 160 à 200mW max
• Température de fonctionnement : –30°C à +100°C (souvent –40°C à +110°C selon version)
