Description

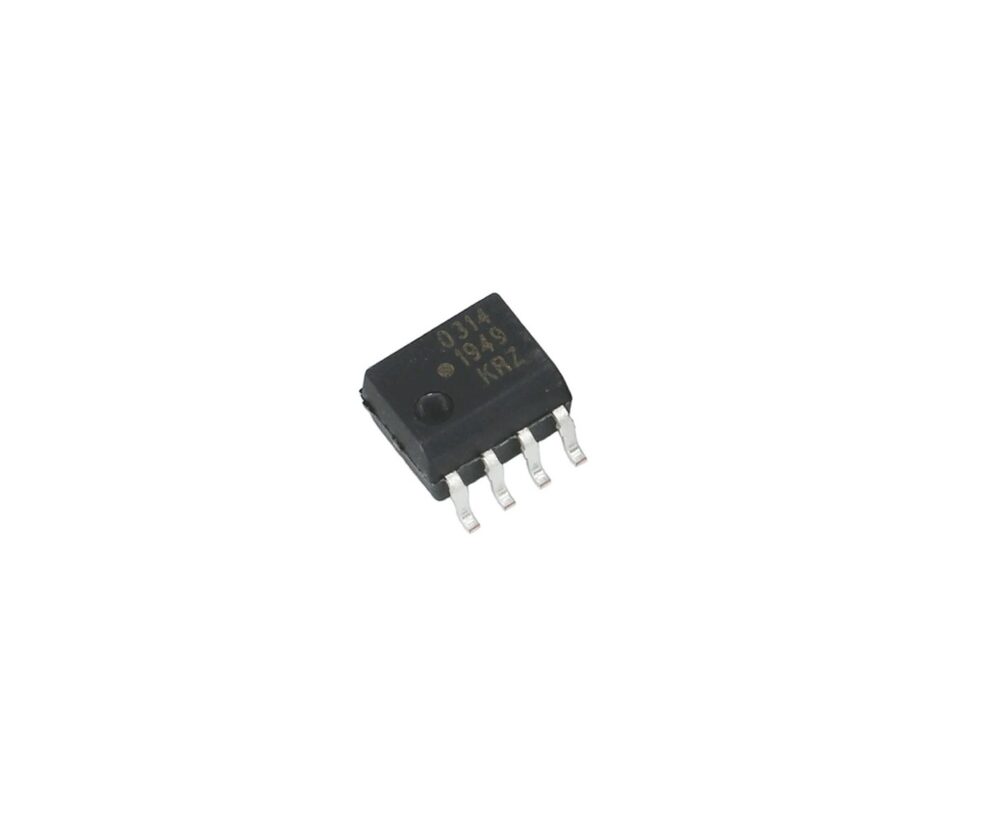

- HCPL‑0314 est un optocoupleur / driver isolé — LED à l’entrée + étage de sortie “puissance” — conçu pour piloter des IGBTs ou MOSFETs, ou pour isoler des signaux entre domaines de tension.
- Boîtier : SOIC‑8 (surface mount)
- Courant de sortie crête minimal : 0.4 A
- Tension d’alimentation (VCC) : entre 10 V et 30 V.
- Retard de propagation (propagation delay) : max ~ 0,7 µs sur toute la plage de température.
- Immunité au mode commun (CMR) : très élevée — au moins 25 kV/µs (à VCM = 1 kV)
- Courant d’alimentation “bootstrappable” : max 3 mA.
- Plage de température de fonctionnement : de – 40 °C à + 100 °C.
- Tension d’isolation (séparation galvanique) : généralement très élevée (sécurité conforme — 3750 Vrms)
