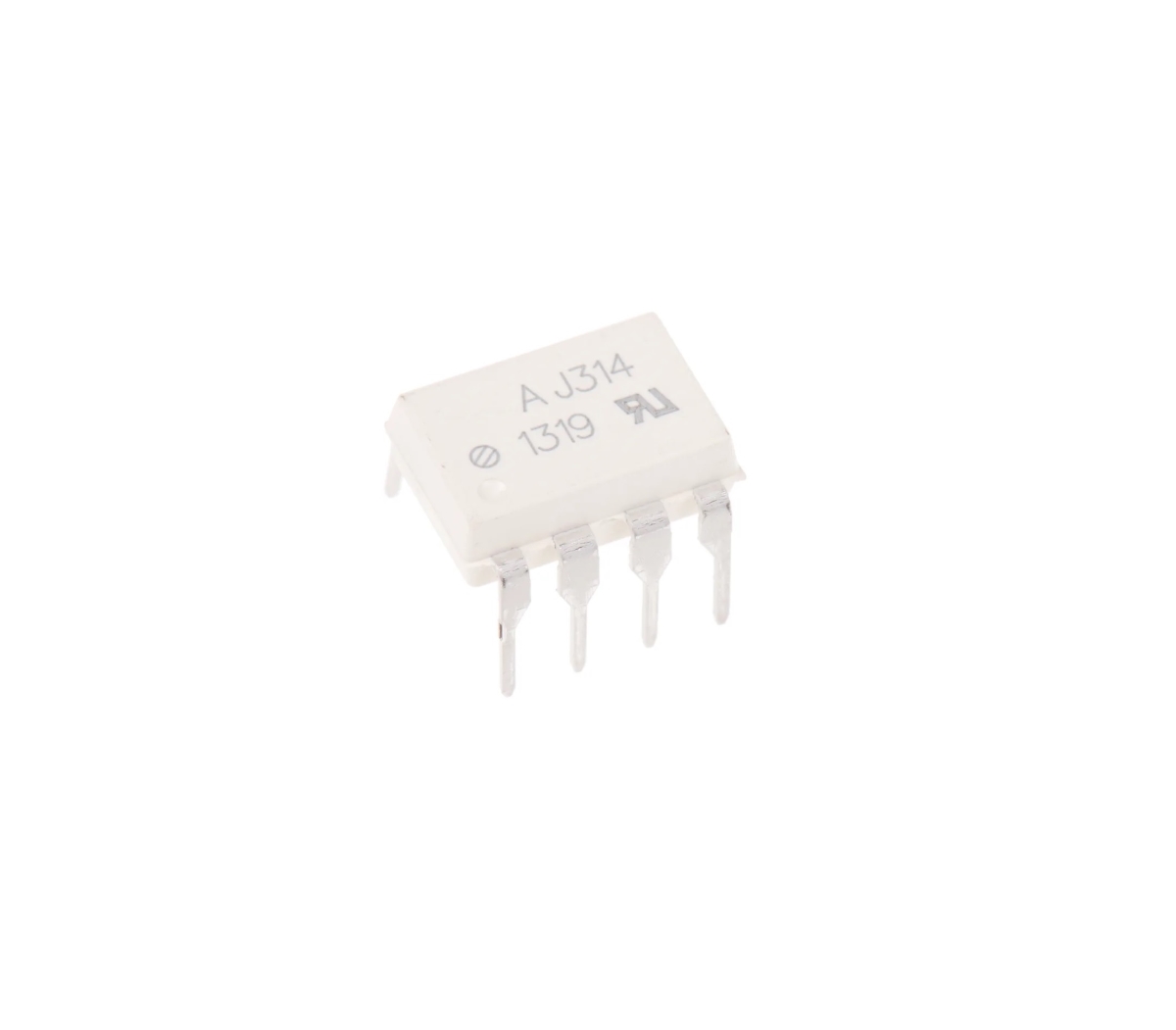

Optocoupleur « HCPL-J314 » DIP-8

Description

• Optocoupleur driver de grille (gate driver) pour IGBT et MOSFET
• Technologie : LED AlGaAs + étage de sortie puissance intégré
• 1 canal (isolation galvanique)
• Tension d’isolement : 3750 Vrms
• Courant de sortie crête : 0.4 A min / jusqu’à ~0.6 A max
• Tension d’alimentation (Vcc) : ~10 V à 30 V
• Temps de propagation : ~0.7 µs max
• Temps montée/descente : ~50 ns
• CMR élevé (immunité) : jusqu’à ~25 kV/µs
• Faible courant bootstrap : ~3 mA max
• Tension de sortie max : ~30 V
• Entrée LED : courant max ~25 mA, Vf ≈ 1.8 V
• Boîtier : DIP-8
• Température de fonctionnement : −40°C à +100°C
• Applications typiques :

1. Commande isolée de IGBT / MOSFET
2. Variateurs moteurs (AC / BLDC)
3. Onduleurs (inverters)
4. Alimentations à découpage (SMPS)
5. UPS
