Description

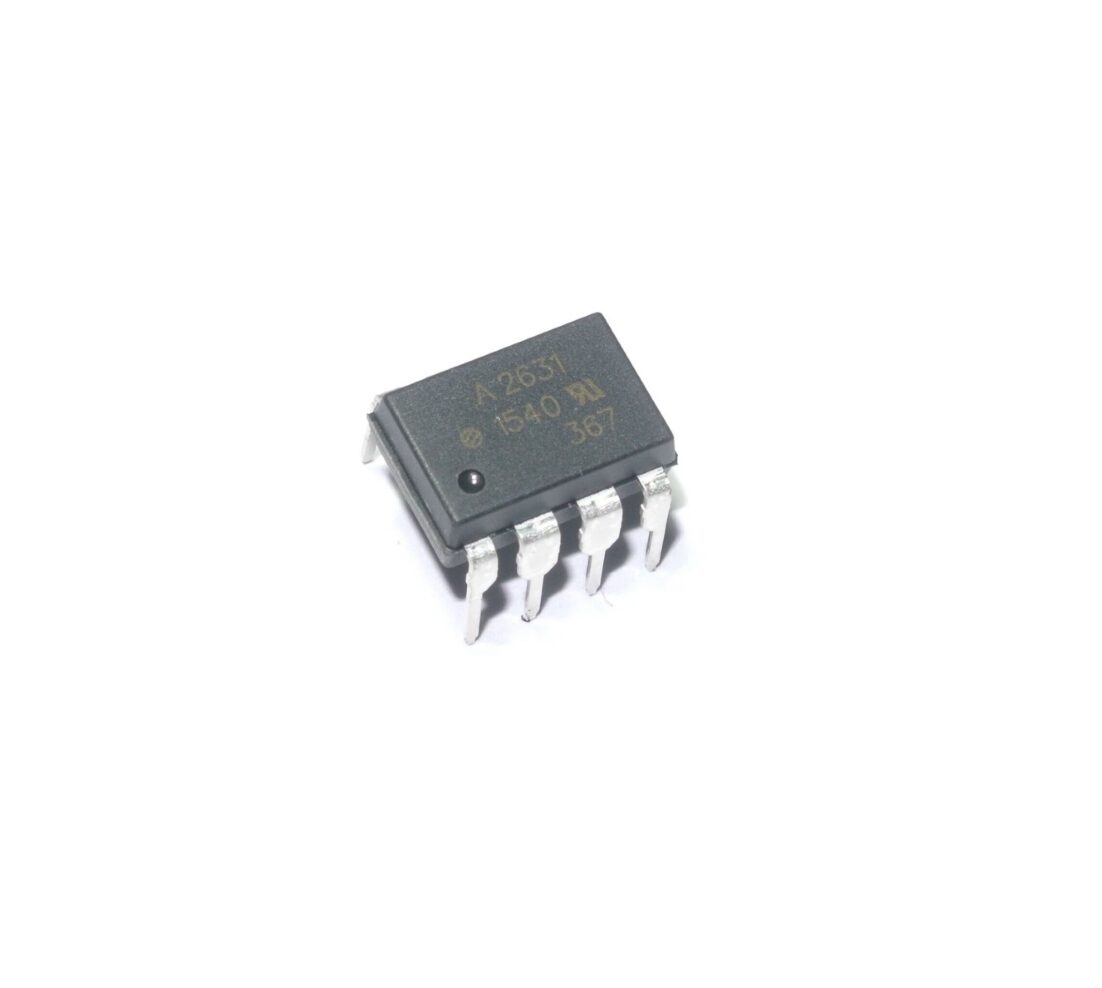

A2631, aussi appelé HCPL‑2631 un optocoupleur logique double canal à sortie collecteur ouvert (open‑collector), ultra rapide (~10 Mb/s), avec isolation galvanique élevée et grande immunité aux perturbations électromagnétiques.
- Double canal dans un boîtier 8 broches DIP‑8
- Vitesse de transmission : jusqu’à 10 Mb/s
- Courant d’entrée LED maximal : ~5 mA
- Sortie : transistor open‑collector avec diode Schottky, permet le câblage en « wired‑OR » et une forte capacité de courant jusqu’à ~50 mA
- Immunité en mode commun (CMR) : ≥ 10 kV/µs pour Vcm = 1 kV, protégeant contre les perturbations transitoires fréquentes en environnement industriel
- Tension d’isolement : typiquement 3750 Vrms
- Température de fonctionnement : –40 °C à +85 °C
