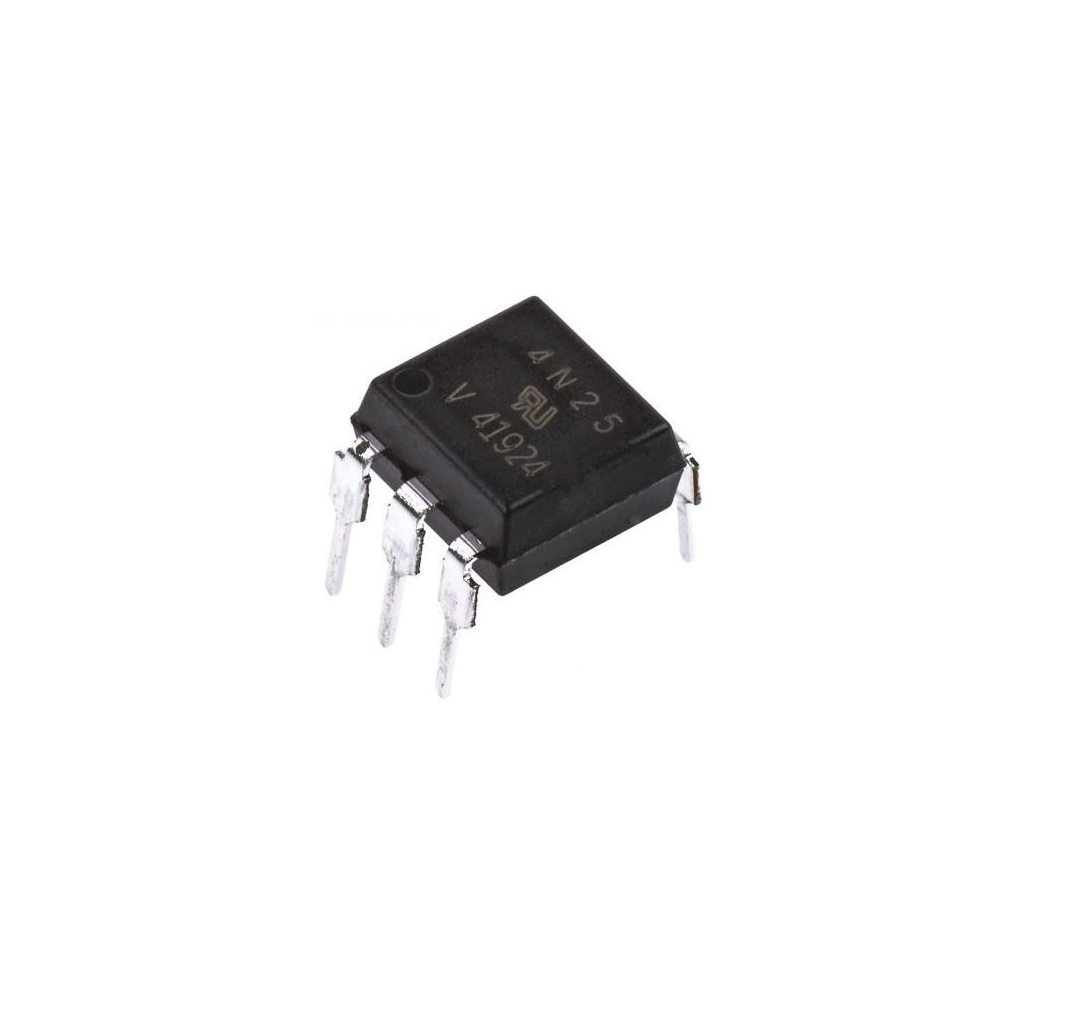

Optocoupleur « 4N25 » DIP-6

Description

• Type : optocoupleur phototransistor, 1 canal, package DIP‑6
• Tension d’isolation : 5000 Vrms test isolation
• Courant de transfert (CTR) : typ. 20 % à 50 % à  IF=10 mA, VCE=10 V
• Tension LED forward (VF) : typ. 1,2 – 1,4 V à  IF=50 mA
• Courant forward max (IF) : 60 mA continu, 2,5 A crête (≤ 10 µs)
• Tension collecteur–émetteur max (VCEO) : 30 – 32 V
• Courant collecteur max (IC) : 50 mA (jusqu’à 100 mA en pic)
• Tension VCE(sat) : ≤ 0,5 V typ. (0,3 V à  IF=50 mA, IC=2 mA)
• Temps de commutation : tr = tf ≈ 2 µs à  IF=10 mA, RL=100 Ω
• Température de fonctionnement : –55 °C à +100 °C
• Distances d’isolation : ≈ 7 mm
