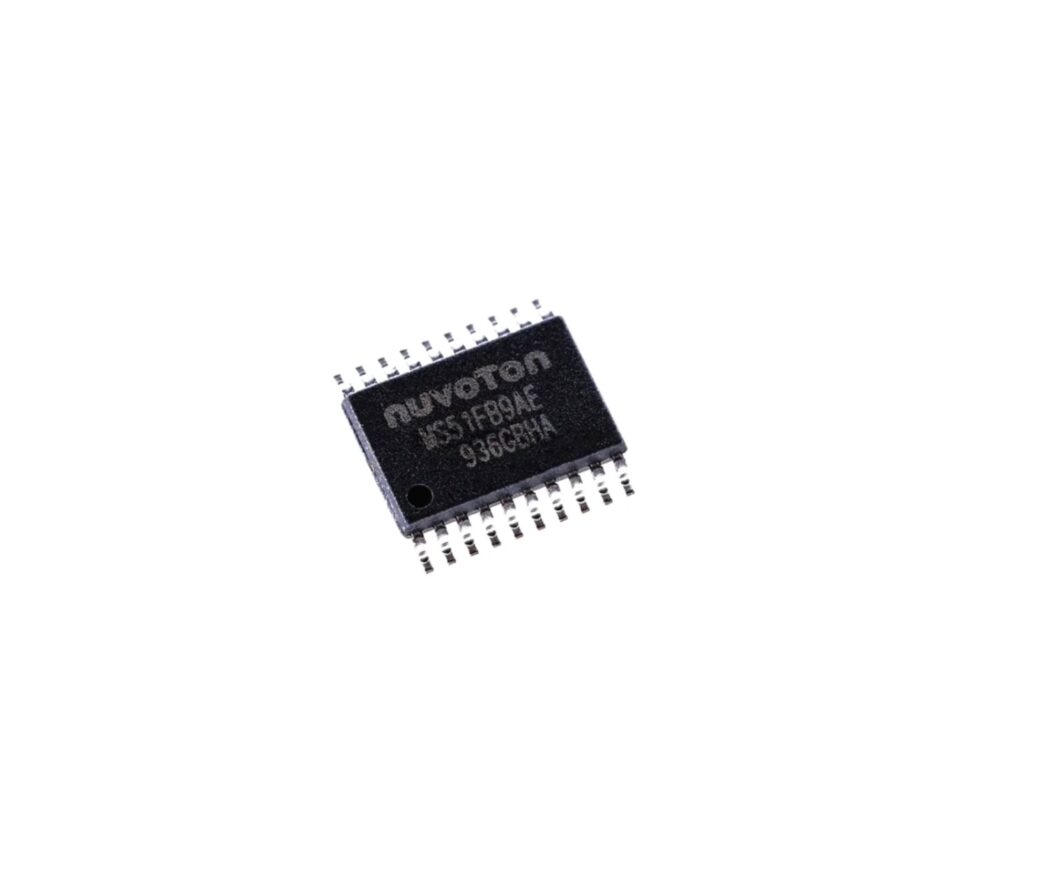

Circuit intégré « MS51FB9AE » Microcontrôleur Nuvoton TSSOP-20
Description
- Cœur CPU : 8-bit 8051, 1-cycle (« 1T 8051-based CMOS »)
- Fréquence maximale CPU : Jusqu’à 24 MHz.
- Mémoire programme (Flash) : 16 KB (ARC principal “APROM”) + zone configurable “LDROM” (bootloader)
- RAM interne (XRAM + scratch-pad) : ~1 KB de XRAM (RAM pour données via MOVX) + 256 Bytes “on-chip RAM” pour usage direct.
- Tension alimentation (Vcc / Vdd) : Plage large : 2.4 V à 5.5 V.
- Température de fonctionnement : –40 °C à +105 °C (grade industriel)
- I/O / Broches GPIO : Jusqu’à ~18 lignes d’E/S
- Convertisseur Analogique-Numérique (ADC) : 8 canaux 12-bit SAR.
- Interfaces de communication : 2 × UART (full-duplex), 1 × SPI ( maître/esclave ), 1 × I²C (jusqu’à 400 kbps), modes master & slave.
- Timers / PWM / Watchdog / autres periphériques :
- Plusieurs timers 16-bits (Timer0,1,2, auto-reload Timer3)
- PWM (jusqu’à 6 canaux 16-bits)
- Watchdog Timer (WDT)
- Self-Wakeup Timer (WKT)
- brown-out detection / reset (BOD / POR / LVR)
- Horloge / Oscillateurs : Oscillateurs internes haute vitesse 24 MHz ou 16 MHz, oscillateur basse fréquence 10 kHz, possibilité d’entrée d’horloge externe, commutation logicielle du clock (“on-the-fly”).
- Flash reprogrammable “in-application / in-system” (IAP / ISP) : Oui — permet programmation ou mise à jour sans retirer le MCU du circuit.
- Boîtier : TSSOP-20 (20 broches, montage CMS)
