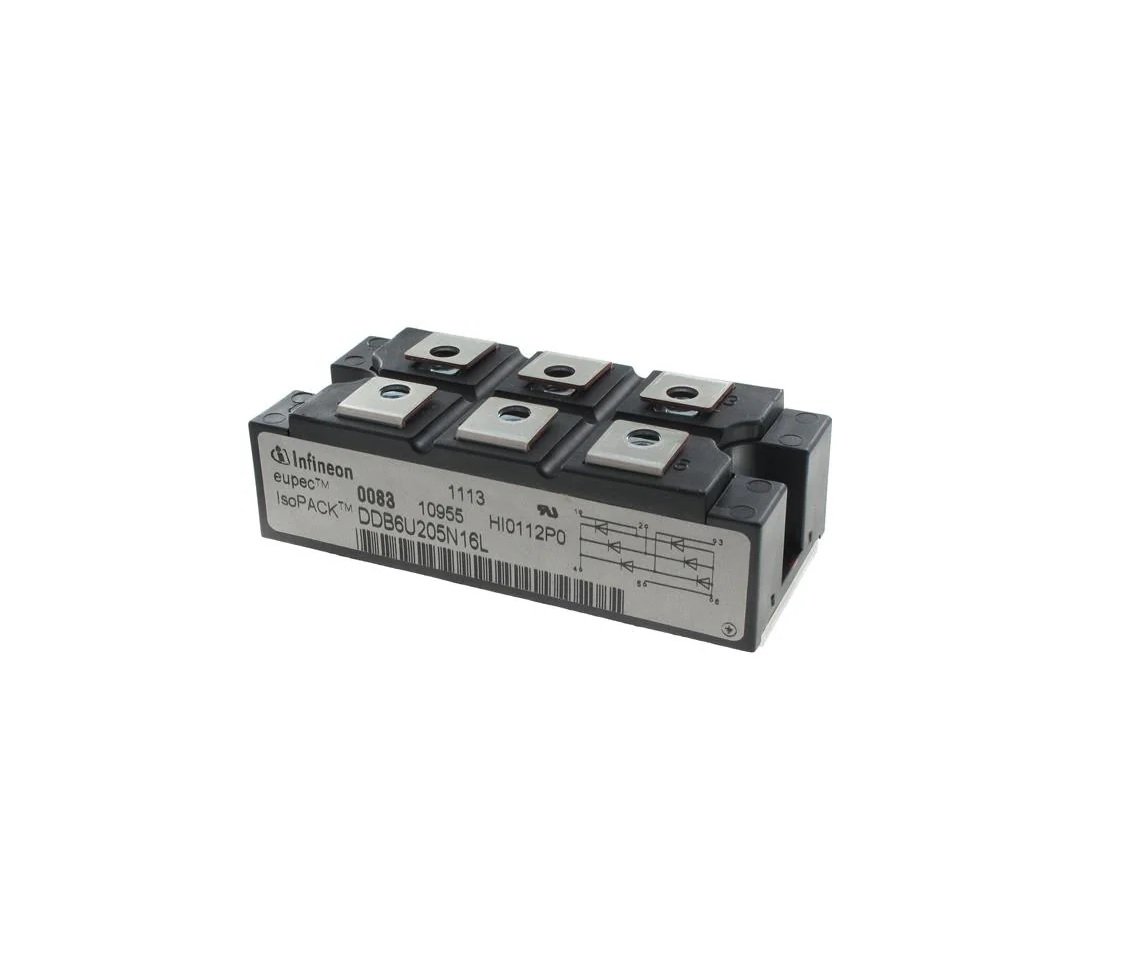

Module Pont diode triphasé « DDB6U205N16L » 1600V-205A

Description

• Module de puissance diode redresseuse (bridge rectifier)
• Configuration : pont redresseur triphasé (6 diodes)
• Tension inverse répétitive (VRRM) : 1600 V
• Courant moyen (IF / Id) : ≈ 205 A
• Courant max : ≈ 208 A
• Courant de surtension (IFSM) : jusqu’à 1375 – 1600 A
• Tension directe (VF) ≈ 1.47 V
• Courant de fuite inverse : ≈ 10 mA
• Nombre d’éléments : 6 diodes intégrées
• Boîtier : AG-ISOPACK / IsoPACK (module industriel)
• Base isolée électriquement (montage facile sur dissipateur)
• Résistance thermique faible (bonne dissipation)
• Température de jonction max : +150 °C
• Température de fonctionnement : -40 °C à +150 °C
• Technologie robuste pression / module industriel (fiabilité élevée)
• Faibles pertes et bonne efficacité
• Dimensions : ≈ 94 × 42 × 30 mm
• Connexions par bornes à vis (haute puissance)
• Applications :
  • redressement triphasé AC → DC
  • variateurs de vitesse (moteurs)
  • onduleurs et alimentations industrielles
  • UPS et systèmes d’énergie
  • convertisseurs industriels
