Description

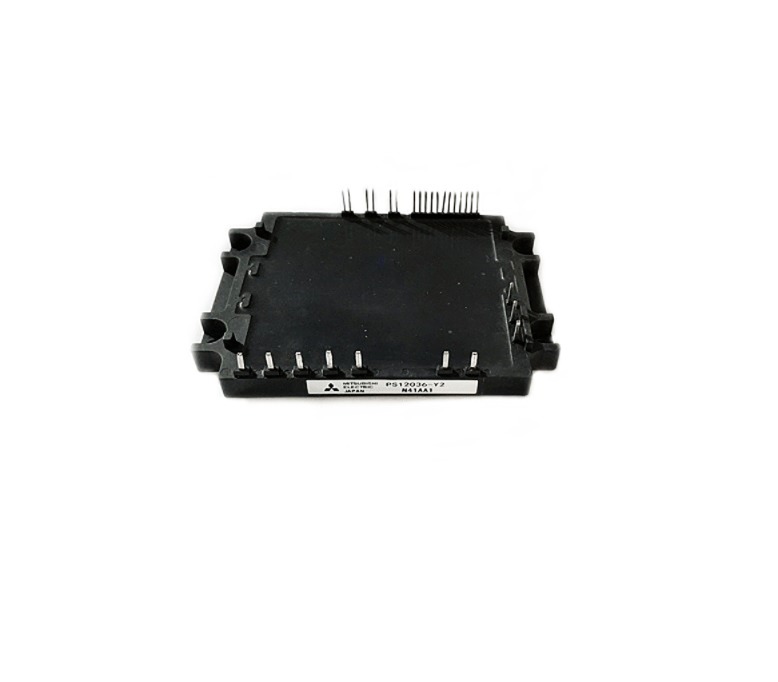

Type de module : IPM 3 phases 1 200 V / 15 A, boîtier DIP 28 broches, format “flat-base” isolé
Fonction : intègre un pont redresseur 3 phases AC–DC + pont
IGBT avec diodes intégrées et contrôle intelligent (drive, protections UV/OC/SC, détection de courant, interlock, sortie défaut, thermistor)
Courant de sortie continu (IO) : 5,5 A RMS (100 %), supporte jusqu’à 8,25 A RMS en surcharge 60 s (150 %).
Courant nominal : ±15 A continu, peak à ±30 A
Tension :
– VCC = 900 V typique, peak 1 000 V
– VCE statique/pulsée = 1 200 V
– Redresseur 3 phases supporte VRRM = 1 600 V, courant de pont = 12 A, pointe IFSM 120 A
Température jonction : –20 °C à 125 °C (IGBT/diodes), max 150 °C
