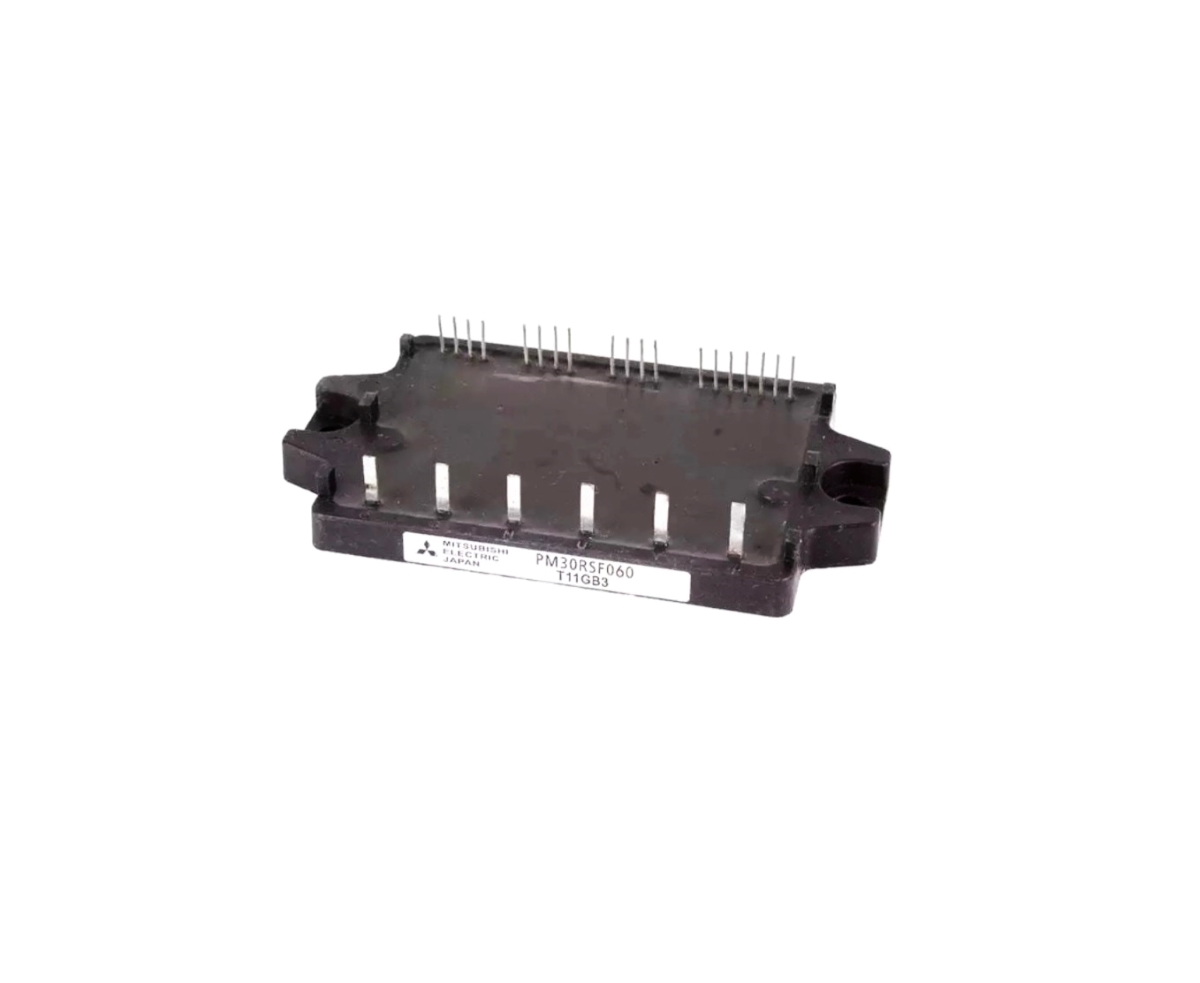

MODULE IGBT INTELLIGENT « PM30RSF060 » 600V/30A

Description

• Module IPM (Intelligent Power Module) intégrant IGBT + drivers + protections
• Tension maximale collecteur-émetteur (VCES) : 600 V
• Courant collecteur nominal (IC) : 30 A
• Courant de crête (ICP) : ≈ 60 A
• Structure : onduleur triphasé intégré + chopper de freinage
• Fréquence de commutation : jusqu’à ≈ 20 kHz
• Tension d’alimentation logique (VCC) : ~ 15 V (13.5–16.5 V)
• Tension d’isolation : ≈ 2500 Vrms
• Chute de tension (VCE(sat)) : ~ 2.2 V
• Température de jonction : -20 à 150 °C
• Température de fonctionnement boîtier : -20 à 100 °C
• Protections intégrées :
  • Court-circuit (SC)
  • Surintensité (OC)
  • Surchauffe (OT)
  • Sous-tension (UVLO)
• Drivers de grille intégrés (high-side + low-side)
• Sortie défaut (FO) avec signalisation intégrée
• Technologie : IGBT faibles pertes + commutation rapide
• Bonne gestion thermique et faible EMI
• Boîtier isolé (base isolée) pour montage facile
• Applications :
  • Variateurs de vitesse (VFD)
  • Commande moteurs AC / servo
  • Onduleurs (inverters)
  • Alimentations SMPS / UPS
