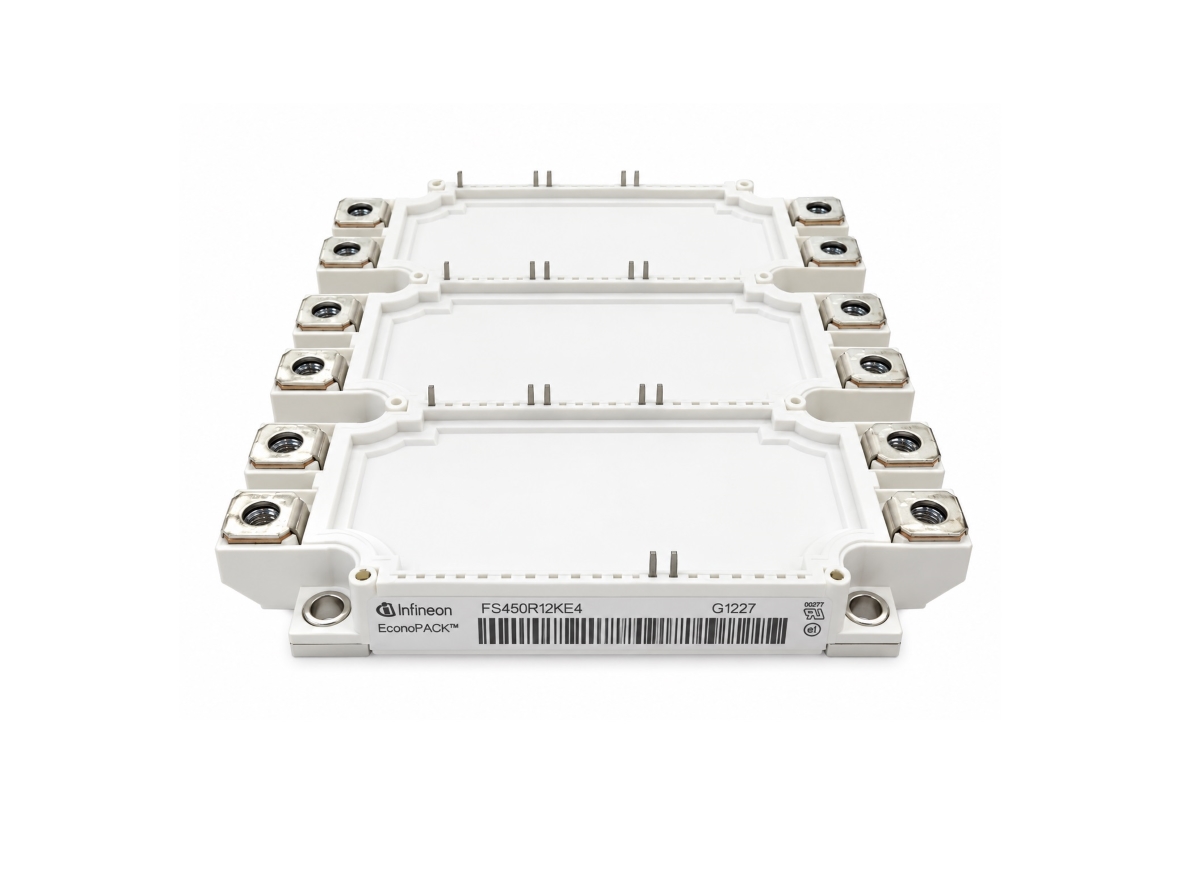

MODULE IGBT « FS450R12KE4 » 1200V/450A

Description

• Référence : FS450R12KE4
• Fabricant : Infineon Technologies.
• Type : Module de puissance IGBT4 avec diodes intégrées.
• Série : EconoPACK+ B.
• Technologie : TRENCHSTOP™ IGBT4.
• Configuration : SixPACK — 6 IGBT et diodes antiparallèles intégrées.
• Tension collecteur-émetteur maximale (VCES) : 1200 V.
• Courant collecteur nominal (IC) : 450 A.
• Tension de saturation (VCE(sat)) : environ 1,85 V
• Tension de commande de grille (VGE) : +15 V à l’état passant.
• Tension de grille maximale : ±20 V.
• Température maximale de jonction : 150 °C.
• Diodes de roue libre : intégrées au module.
• Applications : variateurs de fréquence, onduleurs industriels, commandes de moteurs et convertisseurs de puissance.
