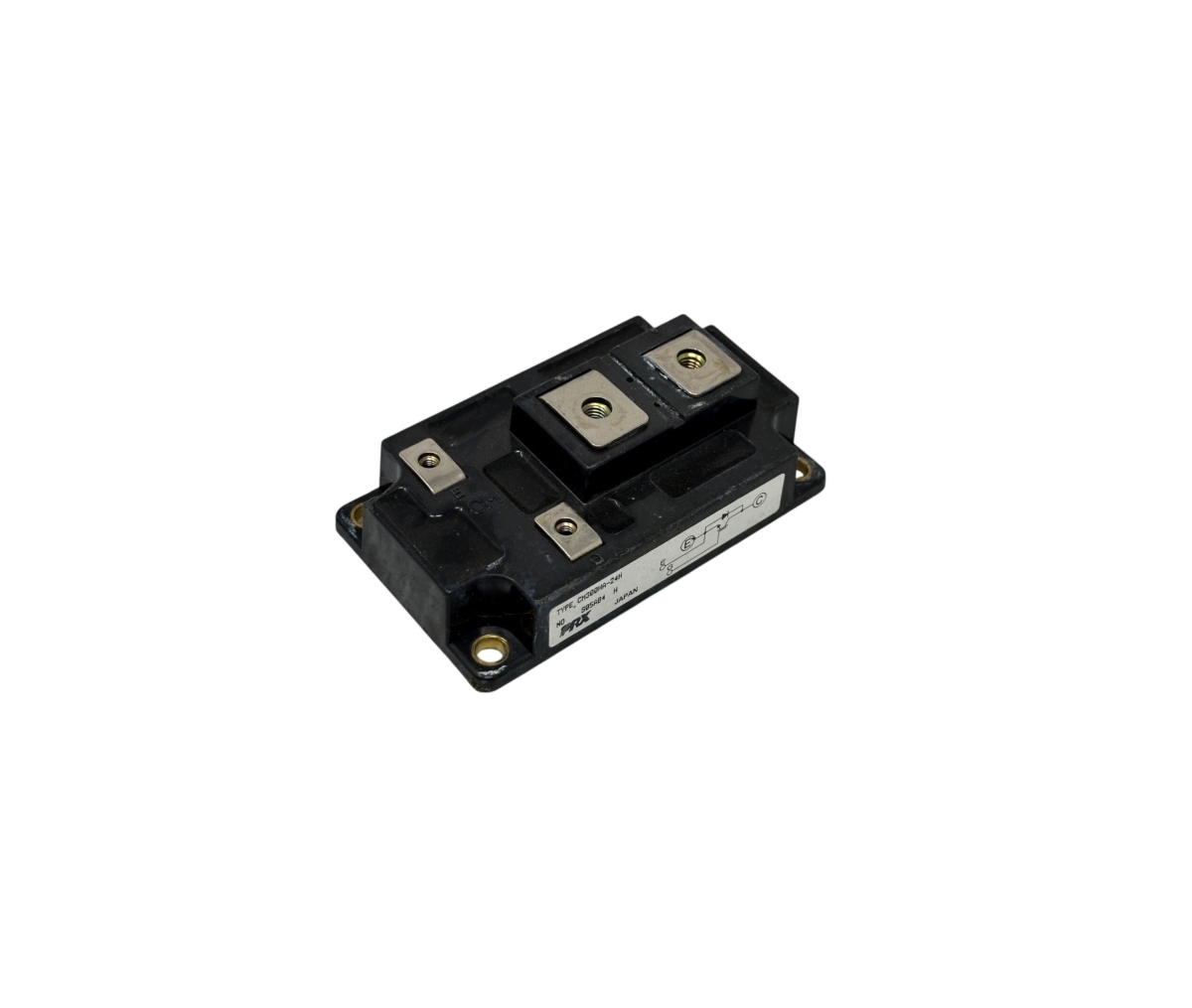

MODULE IGBT « CM300HA-24H » 1200V/300A

Description

• Type : module IGBT de puissance (configuration simple avec diode roue libre intégrée)
• Tension collecteur-émetteur max (VCES) : 1200 V
• Courant collecteur continu (IC) : 300 A
• Courant collecteur crête (ICM) : 600 A
• Tension grille-émetteur (VGES) : ±20 V
• Tension saturation VCE(sat) : ≈ 3.4 V max
• Puissance dissipée maximale : ≈ 2100 W
• Température de jonction : -40 à +150 °C
• Fréquence de commutation : jusqu’à ~20–25 kHz
• Diode intégrée : ultra-rapide
• Temps de recouvrement diode : ≈ 135 ns
• Isolation : 2500 Vrms
