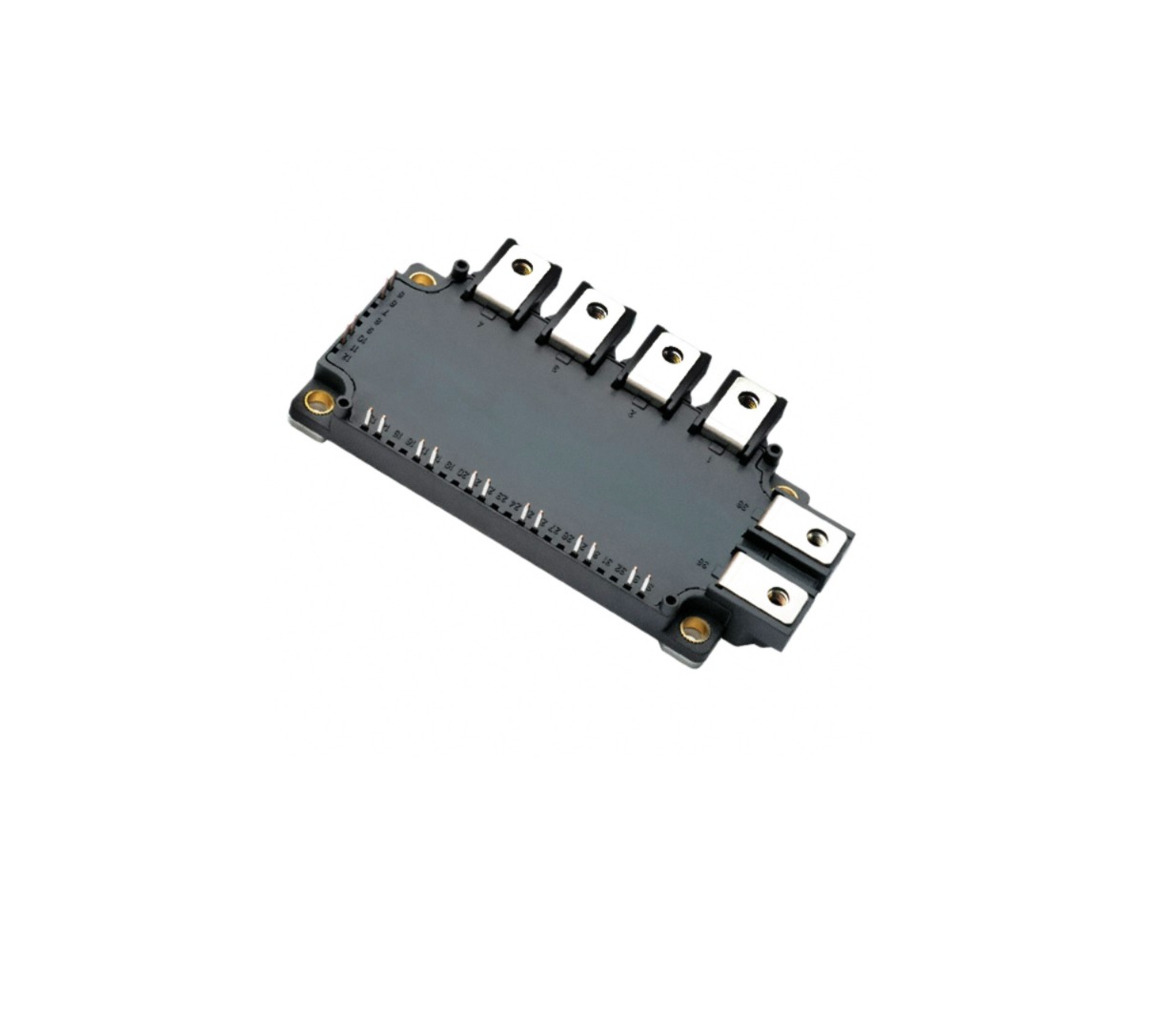

MODULE IGBT « CM100RX-24A » 1200V/100A

Description

• Module IGBT de puissance (IGBTMOD™)
• Configuration : 7-pack onduleur triphasé (6 IGBT) + 1 IGBT de freinage
• Technologie : RX-Series (Mitsubishi)
• Boîtier isolé (insulated type) avec base métallique
• Intègre des diodes de roue libre rapides
• Présence d’une thermistance NTC intégrée
• Tension collecteur-émetteur max (VCES) : 1200 V
• Courant collecteur nominal (IC) : 100 A
• Courant impulsionnel : ≈ 200 A
• Tension grille-émetteur (VGE) : ±20 V max
• Chute de tension VCE(sat) : 2.1 V
• Puissance dissipable : 625 W
• Température de jonction (Tj) : -40 à +150 °C
• Température de stockage : -40 à +125 °C
• Tension d’isolement : 2500 Vrms
• Montage : module vissé sur dissipateur
• Boîtier : module industriel avec bornes de puissance + broches de commande
• Base en cuivre isolée → facilité de dissipation thermique
• Pont triphasé complet intégré (U, V, W)
• IGBT de freinage (brake chopper) intégré
• Diodes freewheel rapides pour chaque IGBT
• NTC interne pour mesure de température
• Adapté aux commutations rapides (≈20 kHz )
