Description

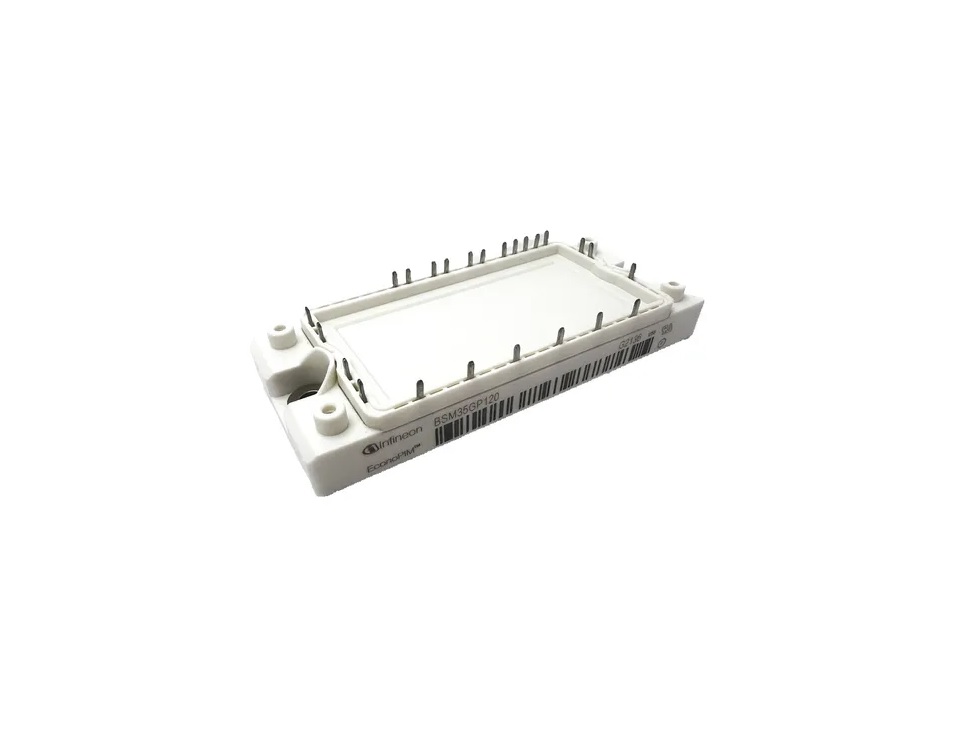

BSM35GP120 est un module Power Integrated Module (PIM) de type Converter‑Inverter‑Brake (CIB), intégrant un pont triphasé IGBT, un redresseur et un chopper de freinage dans un seul boîtier EconoPIM 2 à montage par vis , avec environ 24 broches et châssis isolé
- Tension collecteur‑émetteur (VCES) : 1200 V
- Courant de collecteur continu (IC) : 35 A à TC=25 °C
- Courant répétitif de collecteur (ICRM) : 70 A
- Tension gate‑émetteur maximale : ±20 V
- VCE(sat) typique : 2,15–2,5 V à 35 A
- Temps d’allumage (ton) : ~55 ns, montée ~90 ns
- Temps d’extinction (toff) : 290–420 ns
- Puissance dissipable : ~230 W continu à TC=25 °C (par IGBT) ; tout le module ~400 W
- Température de jonction : jusqu’à +150 °C
- Isolation : entre 2500–3400 V
- Boîtier : EconoPIM 2, environ 107,5 × 45 × 17 mm,
