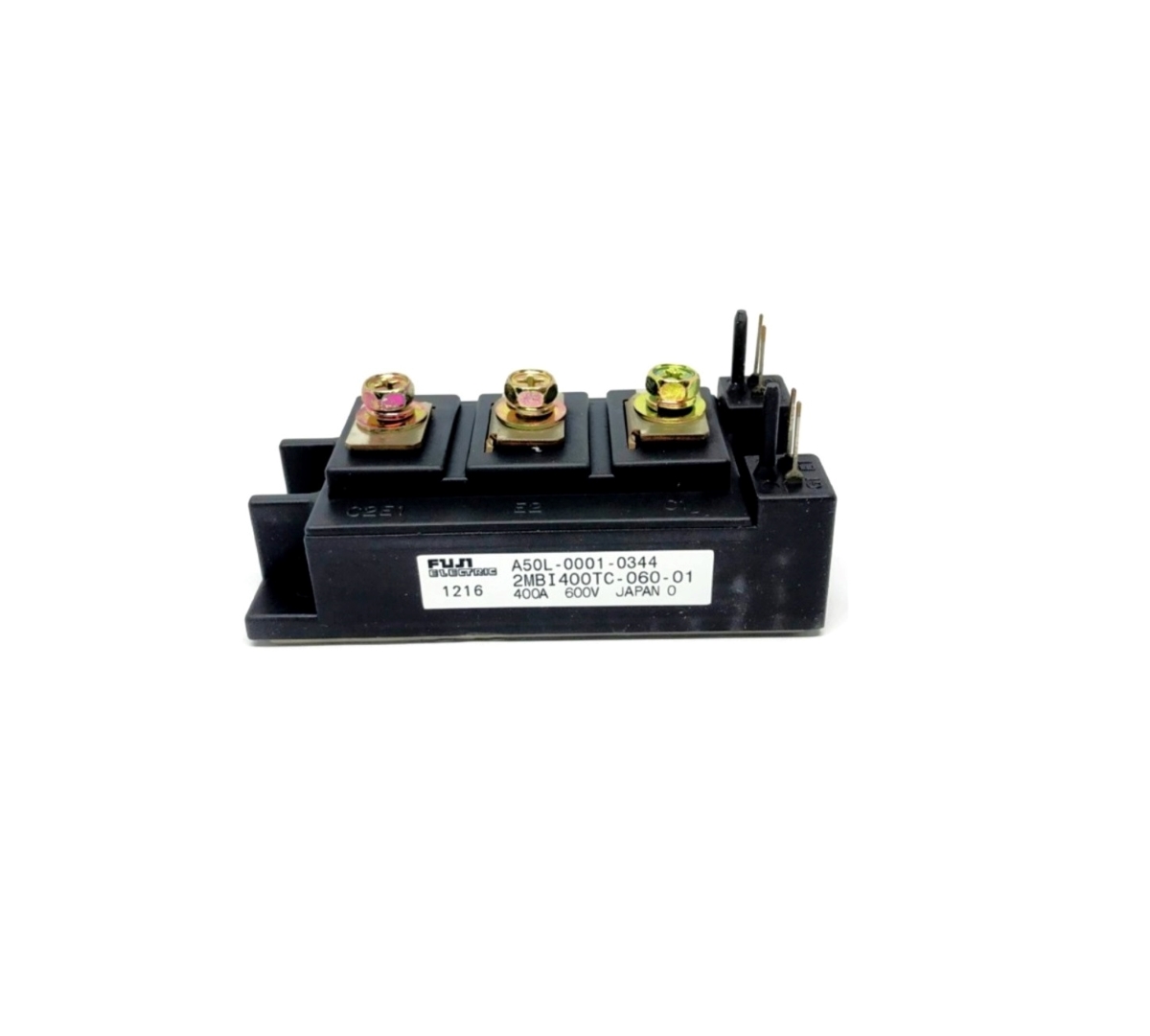

MODULE IGBT « 2MBI400TC-060-01 » 600V/400A

Description

• Type : module IGBT (half-bridge / 2 IGBT + diodes antiparallèles intégrées)
• Tension collecteur-émetteur maximale (VCES) : 600 V
• Courant collecteur nominal (IC) : 400 A
• Courant de pointe (IC pulse) : ≈ 800 A
• Technologie : IGBT NPT / Trench (faibles pertes, robuste)
• Tension de saturation VCE(sat) : ≈ 1.7 à 3.2 V
• Température de jonction max : 150°C
• Température de fonctionnement : -40°C à +125°C
• Tension de commande grille : ±20 V
• Puissance dissipée : ≈ 1500 W
• Isolation électrique : ≈ 2500 Vrms
• Applications principales :
  • variateurs de vitesse (VFD)
  • entraînements moteurs AC/DC
  • onduleurs industriels
  • UPS
  • machines industrielles (soudage, automatisation)
