Description
- Type : Inverseur logique (gate), avec entrée Schmitt Trigger.
- Nombre d’éléments (canaux) : 6 (hex = six inverseurs indépendants).
- Nombre d’entrées par élément : 1 (chaque inverseur prend 1 signal d’entrée).
- Plage de tension d’alimentation (Vdd) : 3 V à 18 V
- Courant de sortie (sortie haute ou basse) : 8.8 mA.
- Courant de repos (quiescent current) : typiquement très faible, de l’ordre de 1 µA.
- Plage de température de fonctionnement : -55 °C à +125 °C.

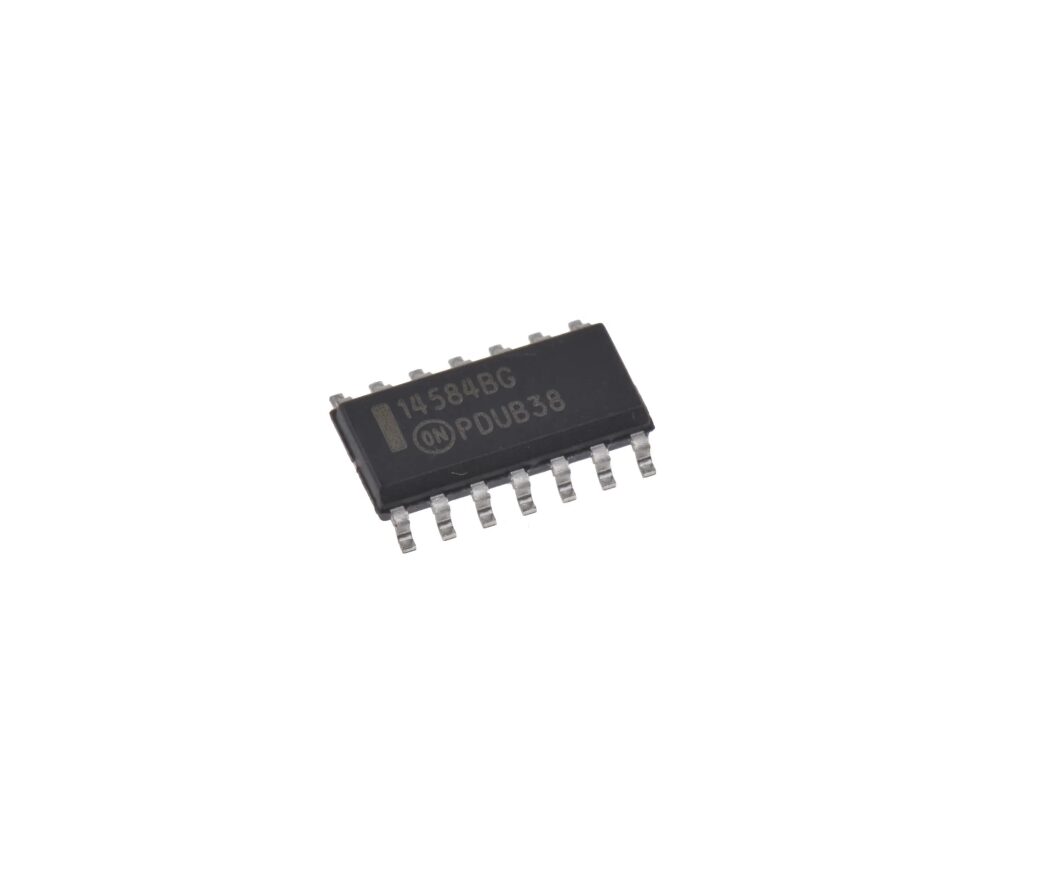

- Boîtier / package : SOIC-14 (14 broches, montage en surface, “surface-mount”)
- Technologie : CMOS (MOS P-channel et N-channel en structure monolithique)
- Sortie capable de piloter : deux charges TTL faible puissance ou une charge Schottky TTL faible puissance.
- Protection entrée : double diode de protection sur toutes les entrées (input protection diodes).
