Kit moteur pas à pas « Nema 17 »

Description

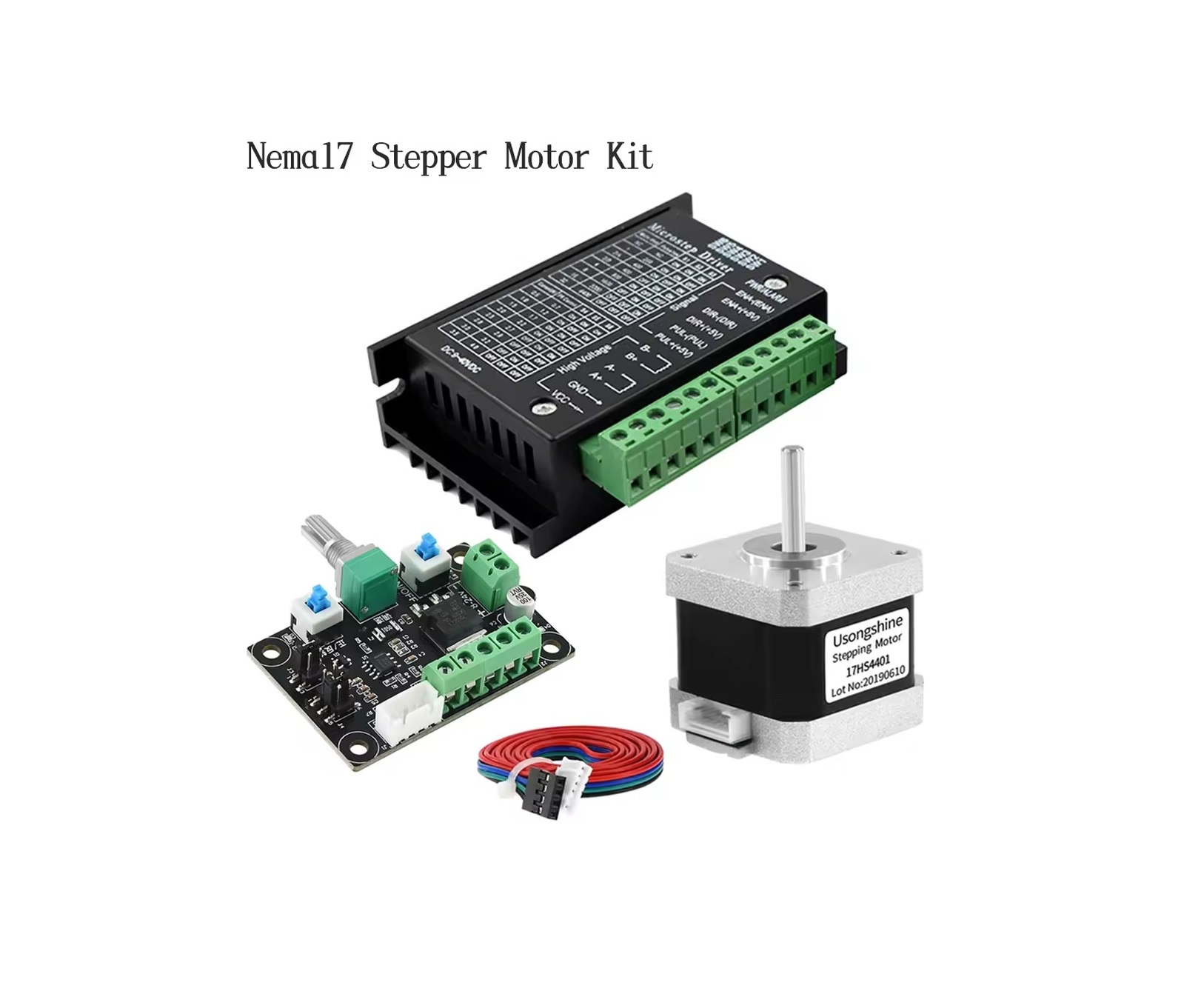

Kit de contrôleur de moteur pas à pas Nema17:

  • Stepper Motor Controller Module MKS OSC

Power Input: DC 8-24V
Frequency: High 5.4k-160khz, medium 540-16.6khz, low 80-2.4khz

  • Driver TB6600-4A

Tension d’alimentation (Vcc): 9V à 42V DC
Courant de sortie max: Jusqu’à 4.0 A (crête) / 3.5 A (RMS)
Type de moteur supporté: Bipolaire, 2 phases
Mode de fonctionnement: Micro-stepping jusqu’à 1/32
Résolution des pas: 1, 1/2, 1/4, 1/8, 1/16, 1/32 (sélectionnable par switch)
Signal d’entrée logique: 3.3V ou 5V (compatible Arduino / Raspberry Pi)
Protection: Surintensité, surchauffe, court-circuit
Type de signal d’entrée: STEP, DIR, EN (Enable)
Refroidissement: Radiateur intégré

  • Moteur 17HS4401-1,5A  42 N.cm

Type: Bipolaire, 2 phases
Format: NEMA 17
Couple de maintien: 42 N·cm (0.42 N·m ≈ 4.3 kg·cm)
Courant nominal: 1.5 A par phase
Résistance par phase: Environ 1.1 Ohm
Tension nominale: Environ 2.55 V (calculée : V = I × R)
Nombre de fils: 4 fils (A+, A–, B+, B–)
Pas angulaire: 1.8° (200 pas/tour)
Longueur du moteur: Environ 40 mm
Diamètre d’arbre: 5 mm
Poids: Environ 300 g
