Description

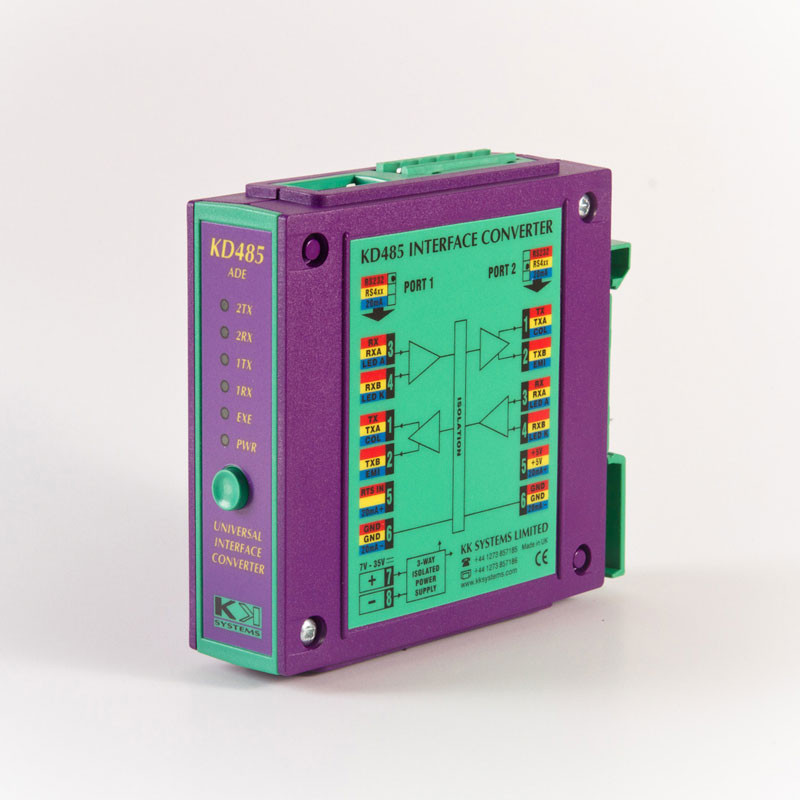

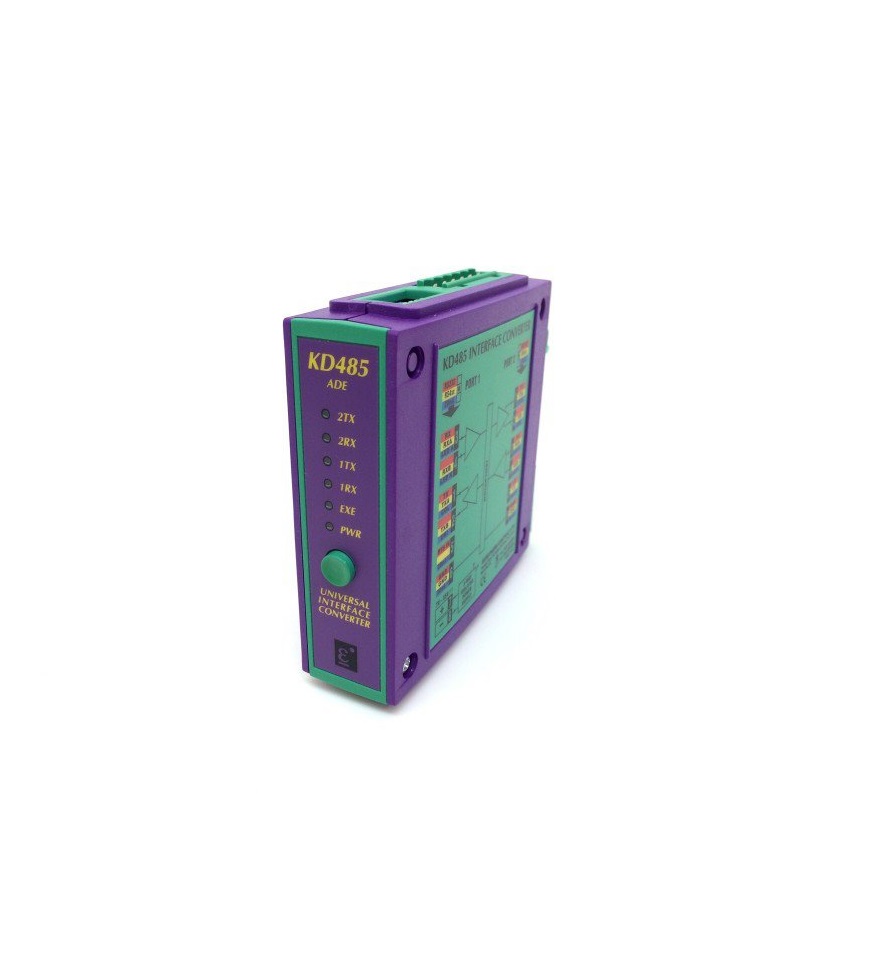

Le KD485-ADE est similaire au KD485-STD, mais intègre un microprocesseur (avec deux ports série) dans le chemin de données, ce qui assure la mise en mémoire tampon des données et facilite la conversion du débit en bauds, etc. Le KD485-ADE est un convertisseur très polyvalent, conçu pour la conversion RS232 vers RS485, mais également pour les conversions RS232 vers RS422, half duplex et full duplex. Plusieurs programmes d’application standard (« Modes ») sont fournis dans une ROM intégrée :
- Mode 0 : émule le KD485-STD mais fournit également une conversion de débit en bauds et de format de caractères, avec mise en mémoire tampon des données et régénération précise de la synchronisation des fronts.
- Mode 1 : comme ci-dessus, plus activation automatique du pilote (ADE). Le pilote RS485 du port 2 est automatiquement contrôlé en fonction des données reçues par le port 1.
- Mode 2 : Adaptateur adressable RS485. Il permet de connecter des périphériques RS232 non adressables à un bus RS485 2/4 fils, via lequel ils peuvent être interrogés par un seul maître. Les périphériques émettant des données en continu sont également pris en charge par les files d’attente du KD485. L’adresse RS485 et un octet d’entrée optionnel sont entièrement configurables.
Le KD485-ADE est configuré à l’aide d’un terminal « muet » ou d’un PC (via le port 1, RS232) à l’aide du programme de configuration Windows KDCFG basé sur l’interface graphique fourni.

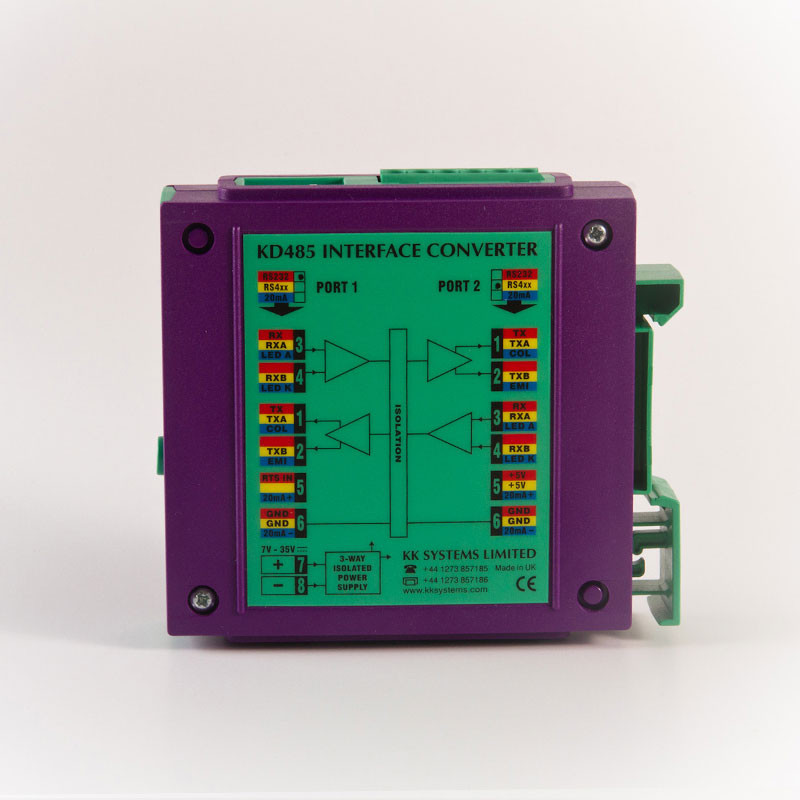

- Deux ports série (le port 1 est RS232 et le port 2 est RS422 ou RS485)
- Alimentation 7-35 V CC
- Trois voies isolées (le port 1, le port 2 et l’entrée d’alimentation sont mutuellement isolés)
- Activation automatique du pilote sur RS485
- LED indicatrices de flux de données
- 30-115200 bauds, pilotes à faibles émissions
- Bornes à vis amovibles de haute qualité
- Remplacement pour Eurotherm D421
