Circuit intégré « IXDN614SI » Pilote MOSFET ultrarapide côté bas 14A SOIC‑8

Description

• Fabricant : IXYS / Littelfuse
• Référence : IXDN614SI
• Type : Driver de grille (“gate driver”), low-side
• Nombre de canaux : 1 canal
• Courant de sortie (pic) : 14 A en source / 14 A en sink
• Tension d’alimentation (Vcc) : 4,5 V à 35 V
• Logique d’entrée : Non-inverting
• Niveau logique d’entrée : VIH ≈ 3,0 V, VIL ≈ 0,8 V
• Temps de montée / descente (avec charge) : montée  ~ 25 ns, descente ~ 18 ns
• Protection / particularités :

1. Circuits internes éliminant la conduction croisée / shoot-through (protection contre latch-up).
2. Entrée tolérante : peut supporter des swings négatifs (jusqu’à ≈ −5 V selon la doc).
3. Faible impédance de sortie, faible délai de propagation, conçu pour haute fréquence.

• Mode « Disable » : Non, Pas de pin Disable/EN
• Impédance de sortie : faible (driver à totem-pole)
• Courant de repos / consommation : environ 10 µA (courant d’alimentation très faible)
• Plage de température de fonctionnement : –55 °C à +150 °C (température jonction)

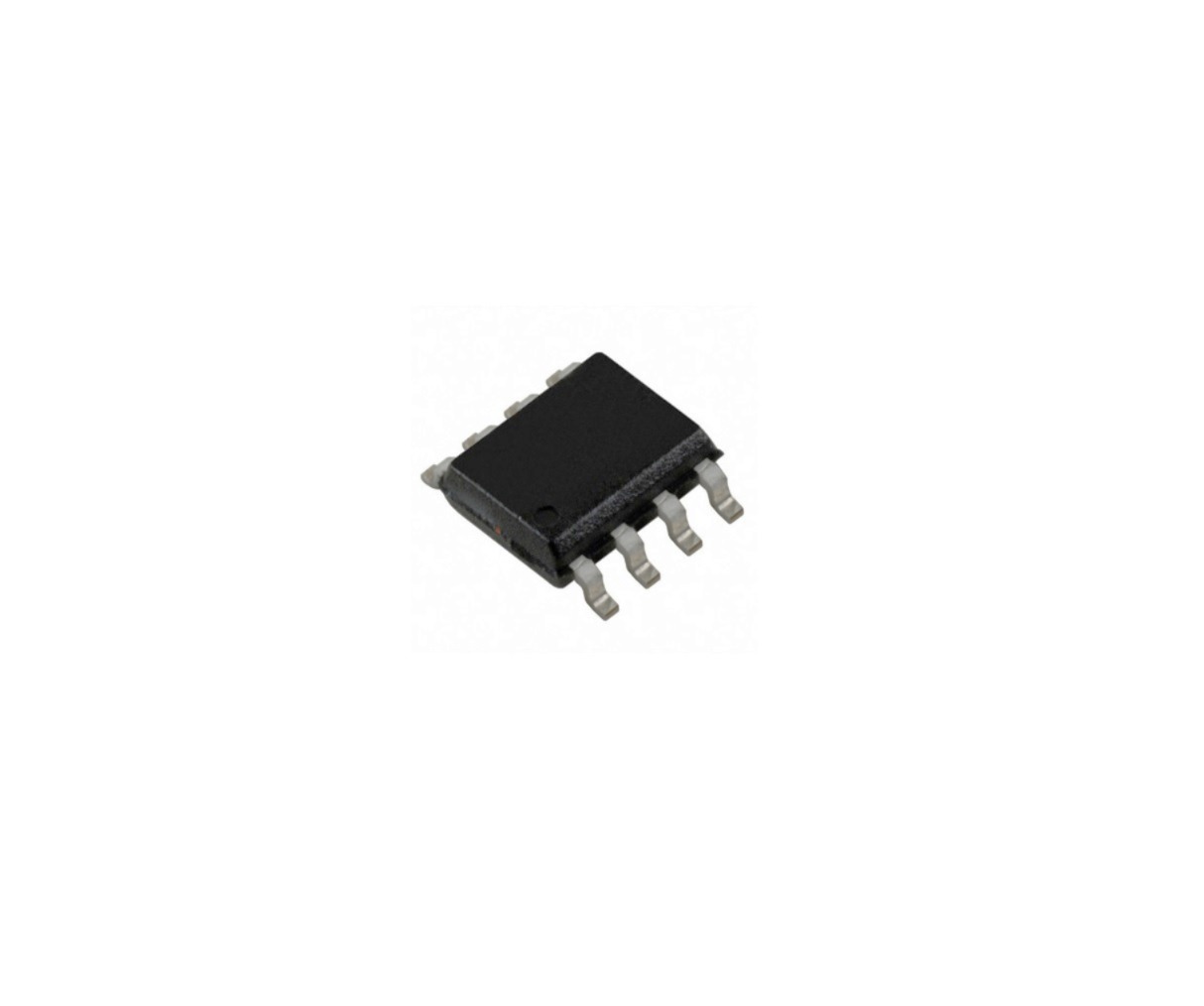

• Boîtier / package : SOIC-8 (8 broches)
