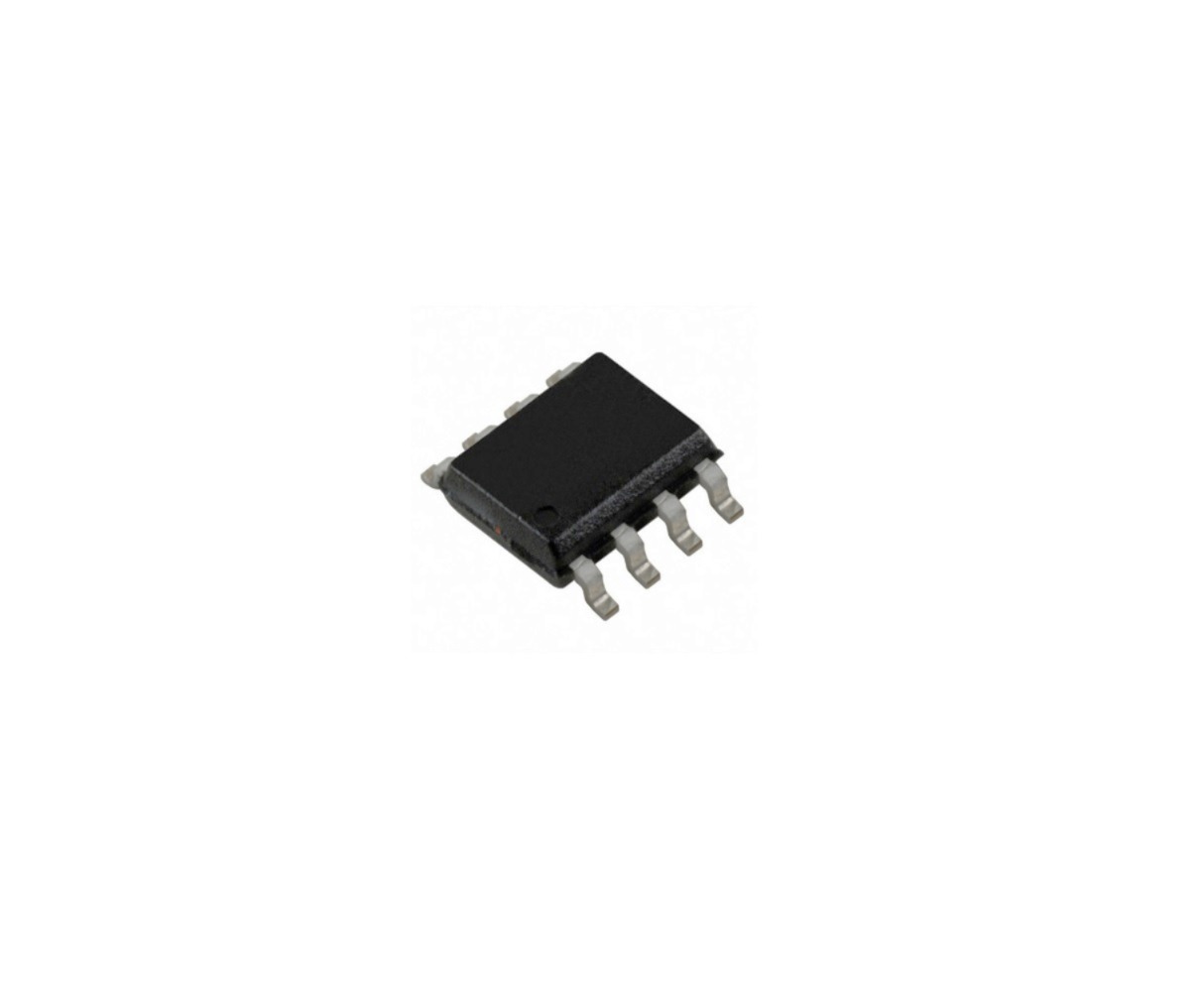

Circuit intégré « IXDD514SIA » Pilote MOSFET ultrarapide côté bas 14A SOIC‑8

Description

• Fabricant : IXYS
• Référence : IXDD514SIA
• Type : Driver de grille (gate driver) low-side, sortie totem-pole push-pull
• Nombre de canaux : 1 canal
• Courant de sortie peak : 14 A en source / 14 A en sink
• Tension d’alimentation (Vcc) : de 4,5 V à 30 V
• Logique d’entrée : Non-inverting (entrée logique standard)
• Niveau logique d’entrée : VIH ≈ 2,5 V, VIL ≈ 1 V
• Temps de montée / descente (avec charge) : montée typique ≈ 25 ns, descente ≈ 22 ns
• Protection / particularités :

1. Anti-shoot-through (empêche conduction croisée des transistors internes)
2. Forte capacité de courant instantané

• Capacité de charge : Optimisé pour grosses capacités de grille MOSFET / IGBT
• Mode « Disable » : Oui, via une broche EN, sortie en haute impédance
• Impédance de sortie : Faible (totem-pole MOSFET), non spécifiée numériquement
• Courant de repos / consommation : Très faible (non spécifié précisément)
• Plage de température de fonctionnement : –55 °C à +150 °C
• Boîtier / package : SOIC-8
