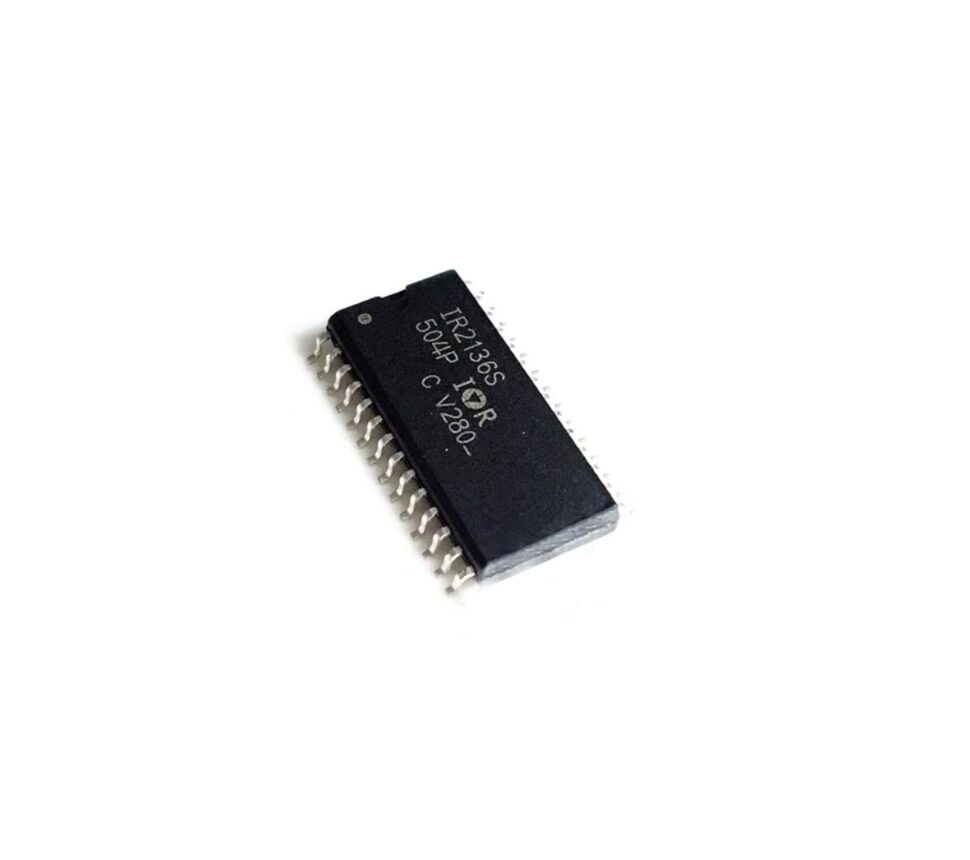

Circuit intégré « IR2136S » Driver de grille triphasé SOIC-28

Description

• Type de composant : Driver de grille triphasé (3 demi‑ponts) pour MOSFET/IGBT, 6 sorties internes (3 high‑side + 3 low‑side).
• Tension maximale côté haute tension (VBus) : jusqu’à 600 V.
• Tension d’alimentation côté sortie (VCC / VBS) : 10 V à 20 V.
• Entrées logiques : compatibles CMOS/LSTTL, acceptent des signaux logiques dès 3.3 V.
• Protection UVLO (Under‑Voltage Lockout) : empêche l’activation du driver si la tension d’alimentation est insuffisante.
• Protection over‑current : coupure des sorties en cas de sur‑courant via une résistance de détection externe.
• Prévention de cross‑conduction : évite que les transistors high‑side et low‑side d’un même demi‑pont soient activés simultanément.
• Sorties rail‑to‑rail : pilote les MOSFET/IGBT haute et basse côté puissance correctement.
• Bootstrap intégré : permet de piloter les MOSFET/IGBT côté high‑side sans alimentation isolée supplémentaire.
• Temps de commutation typiques : rise/fall time ~125 ns / 50 ns selon conditions, propagation rapide pour applications puissance.
• Immunité aux transitoires : robuste face aux variations rapides de tension (dV/dt élevé).
• Signaux de défaut : sortie open‑drain “FAULT” pour indiquer sous‑tension, sur‑courant ou autre problème.
• Applications typiques : variateurs de moteurs AC/DC, onduleurs triphasés, alimentations à découpage, ponts H industriels.
• Boîtier : SOIC‑28
