Description

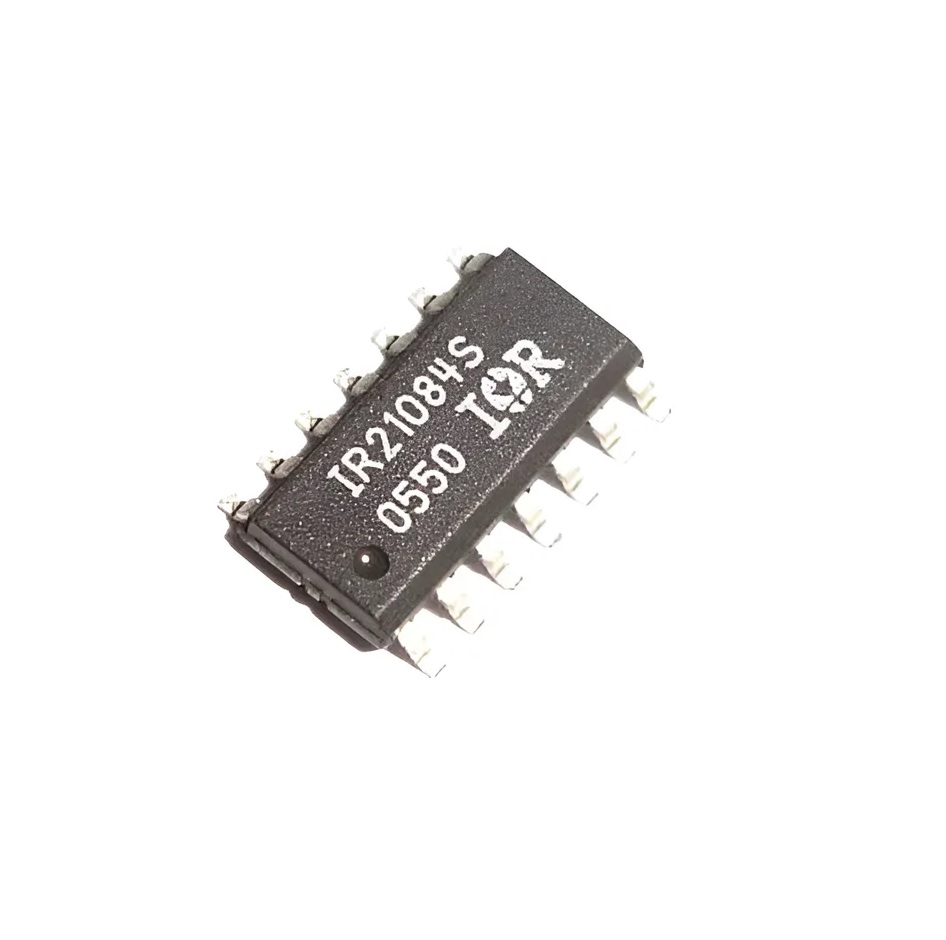

L’IR21084S est un driver de MOSFET et d’IGBT de puissance haute tension et haute vitesse avec des canaux de sortie référencés côté haut et côté bas dépendants.
Canal flottant conçu pour un fonctionnement bootstrap:
-Entièrement opérationnel jusqu’à +600 V
-Tolérant aux tensions transitoires négatives
-Immunisé contre les tensions dV/dt
• Plage d’alimentation du contrôleur de grille de 10 à 20 V
• Verrouillage en cas de sous-tension pour les deux canaux
• Logique d’entrée compatible 3,3 V, 5 V et 15 V
• Logique de prévention de la conduction croisée
• Délai de propagation adapté pour les deux canaux
• Sortie côté haut en phase avec l’entrée HIN
• Sortie côté bas déphasée avec l’entrée LIN
• Décalage de +/- 5 V entre la logique et la masse d’alimentation.
• Temps mort interne de 500 ns, programmable jusqu’à 5 µs avec une résistance RDT externe (IR21084)
• Contrôleur de grille di/dt plus faible pour une meilleure immunité au bruit
