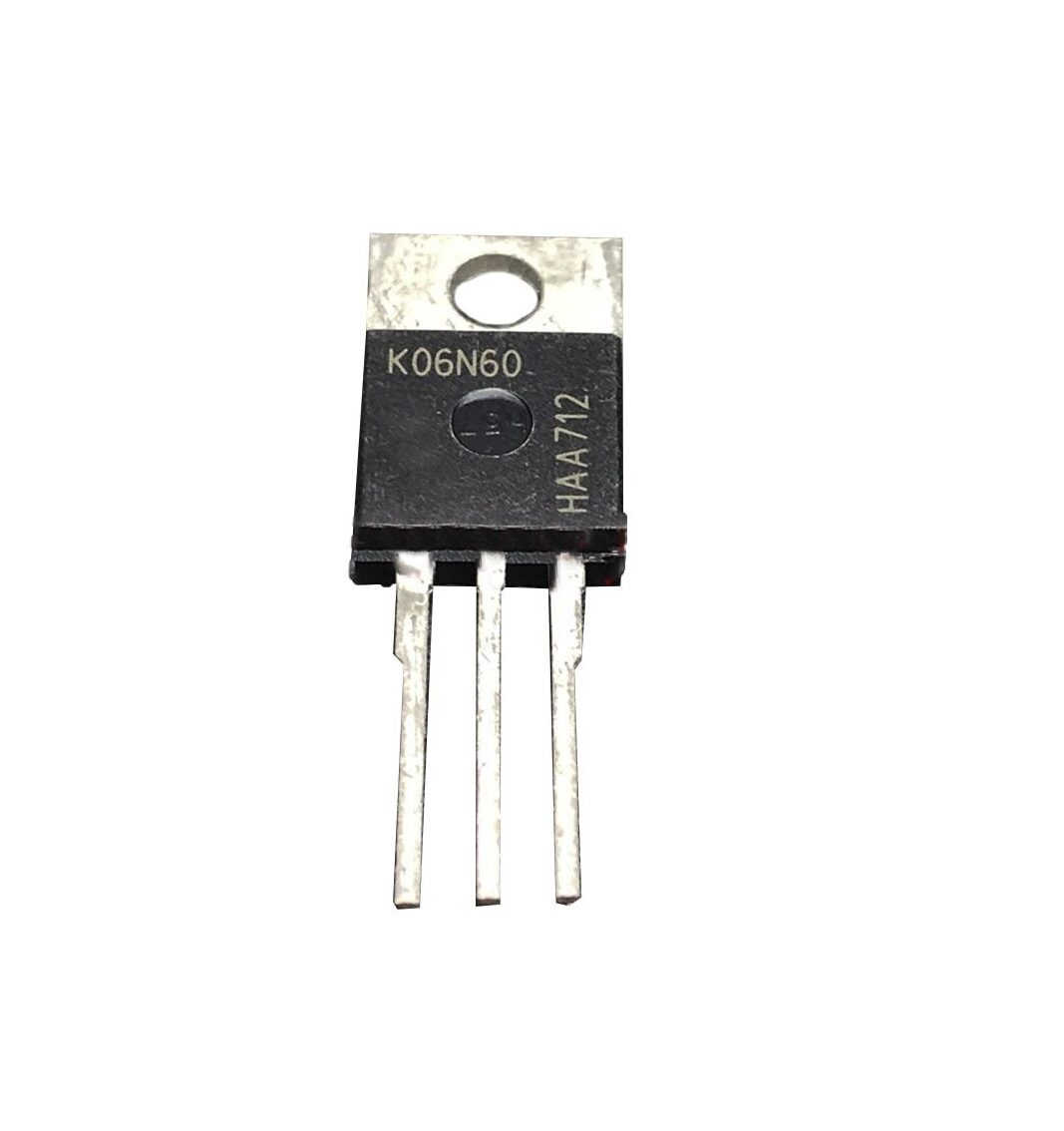

IGBT « K06N60 » (600V-6A) TO-220

IGBT rapide en technologie NPT avec diode antiparallèle à émetteur contrôlé à récupération rapide et douce

Description

– Type : IGBT NPT + diode anti-parallèle intégrée

– Tension collecteur–émetteur maximale (VCEO) : 600 V

– Courant collecteur nominal : environ 6 A à 12 A à 25 °C

– Tension saturation VCE(sat)  : 1,5–2 V

– Tension grille–émetteur max (VGE) : ±20 V

– Seuil de conduction VGE(th) :  5 V

– Temps de montée typique (tr) : ~18 ns

– Charges de grille (QG) : ≈ 32 nC

– Support court-circuit :  10 µs

– Température jonction max. (Tj) : 150–175 °C

– Puissance dissipable : ≈ 32 W
