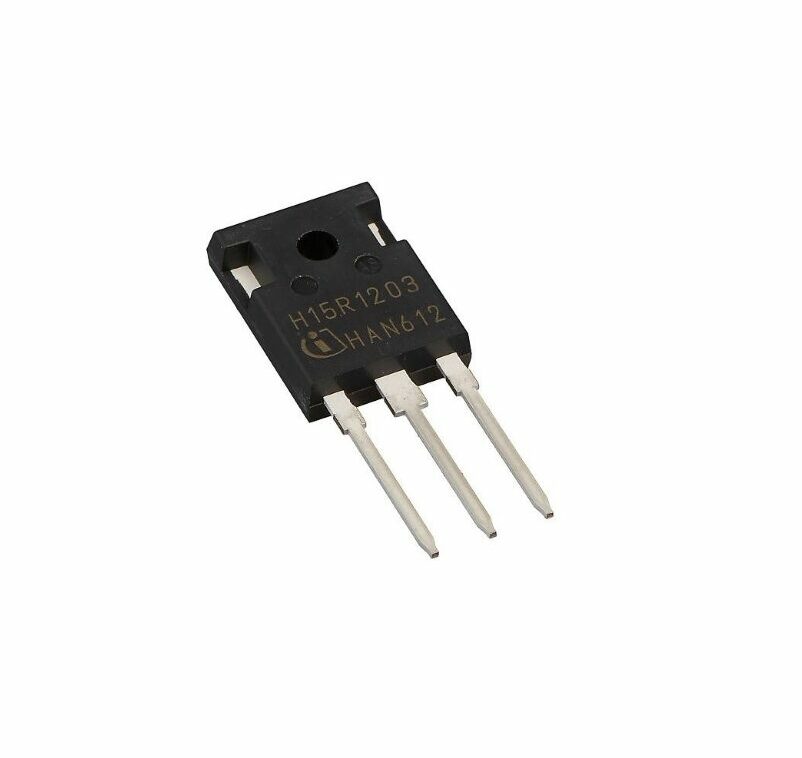

IGBT « H15R1203 » (1200V-15A) TO247-3

Description

• Type : IGBT à conduction inverse (Reverse‑conducting), équipé d’une diode monolithique intégrée.
• Technologie : TrenchStop™ d’Infineon (pour faible VCEsat, bonne répartition de paramètres, robustesse thermique, commutation douce)
• Tension collecteur-émetteur (VCES) : 1200 V
• Courant collecteur continu (IC) : 15 A (jusqu’à 30 A en pic court)
• Dissipation maximale (Ptot):  254 W
• Température de jonction maximale (Tj max) : +175 °C
• Température de stockage : –55 °C à +175 °C
• VCE(sat) : 1,48 V
• Temps de montée (ton) : 370 ns
• Temps de descente (toff) : 300 ns
• Charge totale de porte : 165 nC
• Référence Physique : IHW15N120R3
• Marquage : H15R1203
• Boîtier : TO247‑3
