Description
Caractéristiques :

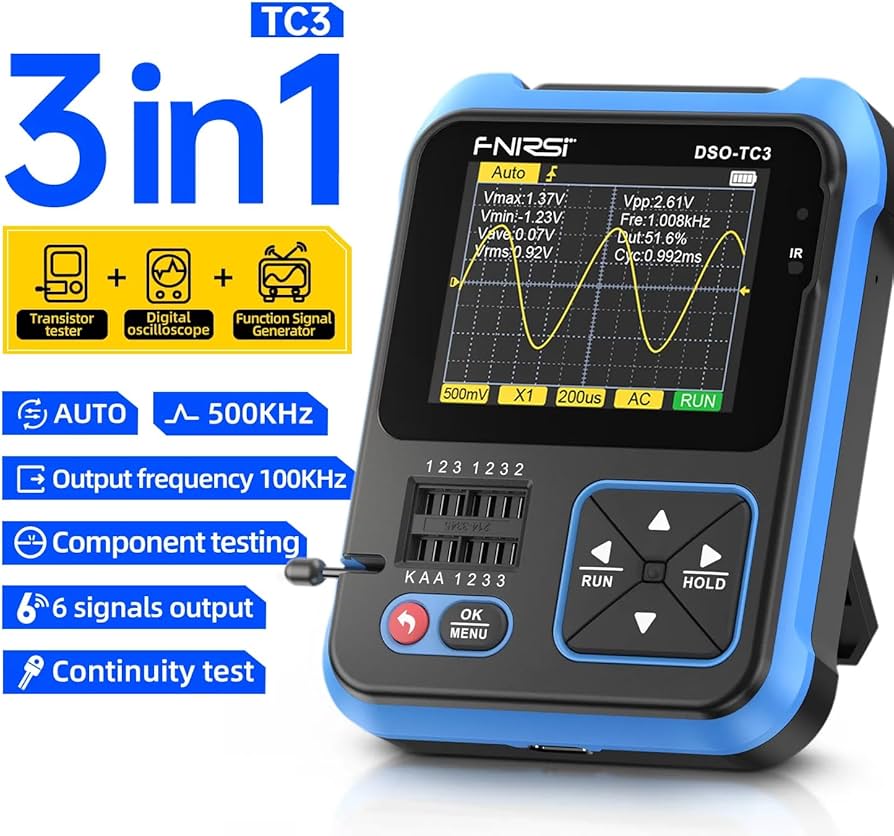

1. Nouvel oscilloscope intelligent 3 en 1
2. Compact
3. Réglage automatique pour une utilisation simplifiée
4. Protection anti-brûlure intelligente
5. Sortie efficace, précise et stable
Paramètres :
Principaux paramètres de l’appareil :

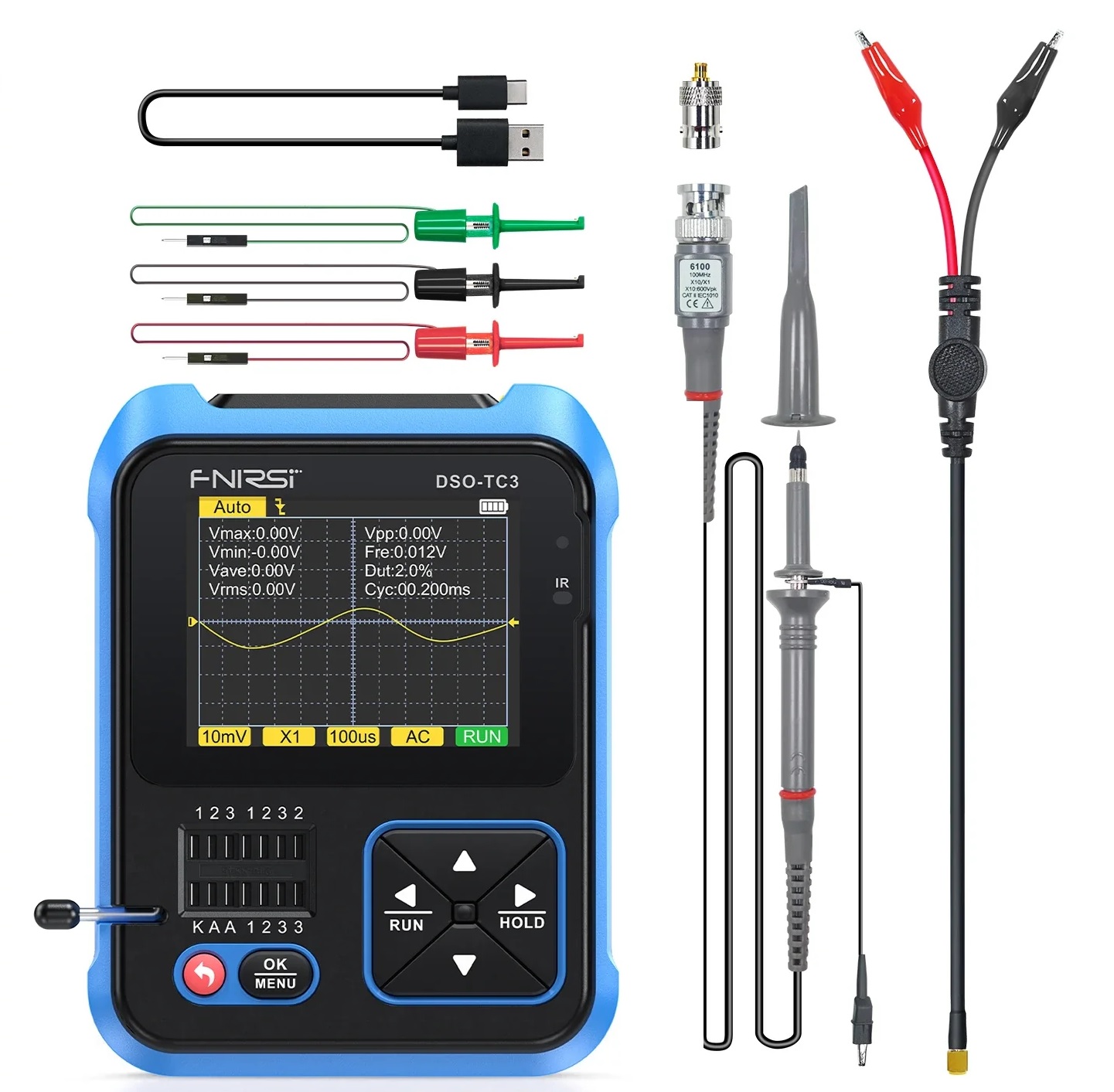

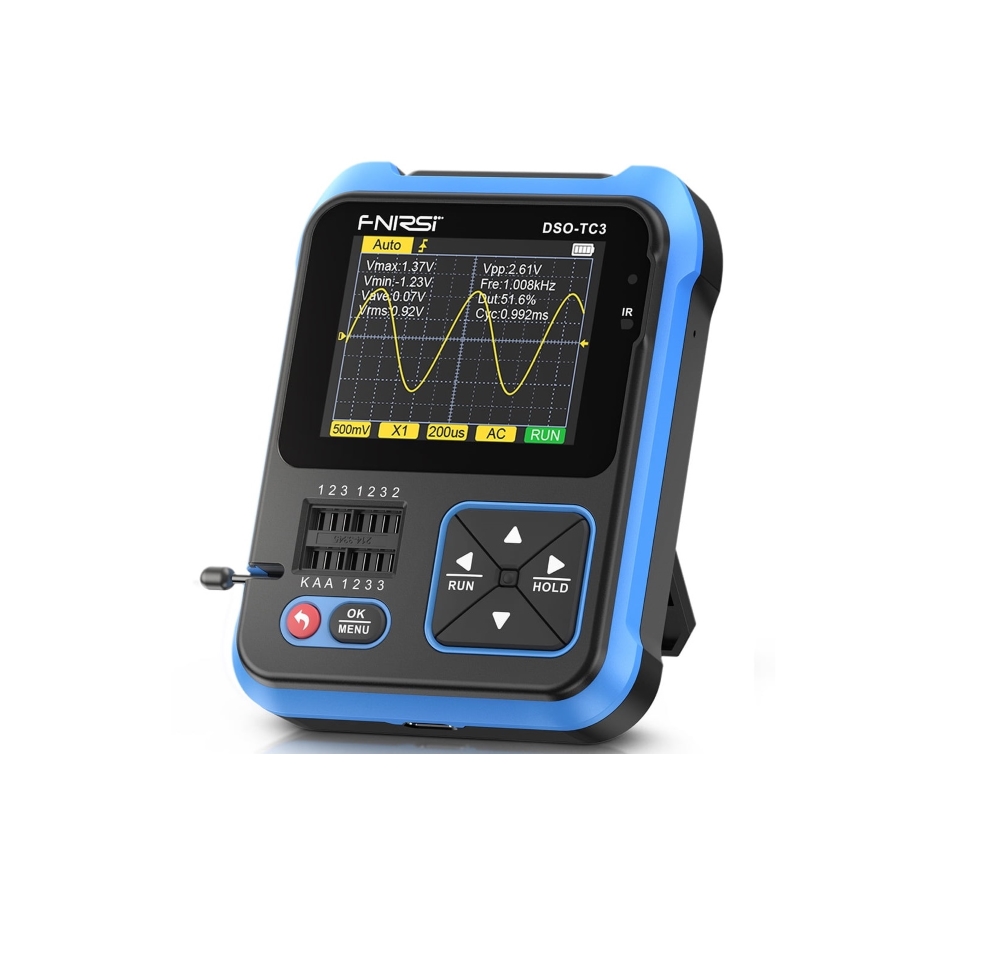

Modèle : DSO-TC3
Écran : Écran couleur TFT 2,4 pouces, rétroéclairage LED
Tension d’alimentation : Batterie lithium rechargeable intégrée
Spécifications de charge : USB Type-C, +5 V
Spécifications du support : Support pliable intégré
Volume du produit : 79 x 103 x 31 mm
Paramètres du mode oscilloscope numérique :
Fréquence d’échantillonnage en temps réel : 10 MSA/s
Bande passante analogique : 500 kHz
Impédance d’entrée : 1 MΩ
Mode de couplage : AC/DC
Plage de tension de test : 400 V
Sensibilité verticale : 10 mV-10 V
Base de temps horizontale Plage : lus-10 s
Mode de déclenchement : automatique/normal/instantané
Type de déclenchement : front montant/front descendant
Gel de la forme d’onde : oui
Mesure automatique : oui
Paramètres du générateur de signaux :
Onde sinusoïdale : 1-10 kHz/0-3,3 V/50 %
Onde carrée : 1-100 kHz/3,3 V/50 %
Onde pulsée : 1-100 kHz/3,3 V/0-100 %
Onde triangulaire : 1-10 kHz/0-3,3 V/50 %
Pente : 1-10 kHz/0-3,3 V/0-100 %
DC : 0-3,3 V
Paramètres du mode de test des composants :
Plage de la triode : supérieure à 10 mais inférieure à 600, facteur d’amplification hfe, tension base-émetteur Ube, lc/le, courant de coupure inverse collecteur-émetteur Iceo lces, chute de tension directe de la diode de protection Uf
Gamme de diodes : chute de tension directe < 4,5 V, chute de tension directe, capacité de jonction, courant de fuite inverse
Gamme de diodes de régulateur de tension : 0,01 à 4,5 V, 0,01 à 32 V, (zone de test 1-2-3) chute de tension directe, tension de claquage inverse, (zone de test K-A-A) tension de claquage inverse
Gamme de transistors à effet de champ : JFET/IGBT/MIOSTET, capacité de grille Cg, courant de drain ld sous Vgs, chute de tension directe de la diode de protection Uf, courant de drain ld sous Vgs, chute de tension directe de la diode de protection Uf, tension d’ouverture Vt, capacité de grille Cg, résistance de drain Rds, chute de tension directe de la diode de protection Uf
Gamme de thyristors unidirectionnels : tension d’ouverture < 5 V, pôle de grille, tension pôle de grille
Gamme de thyristors bidirectionnels : courant de déclenchement < 6 mA, tension de grille
Gamme de capacités : 25 pF à 100 mF, valeur de capacité, coefficient de perte Perte V
Plage de résistance : 0,01 Ω à 50 MΩ, valeur de résistance
Plage d’inductance : 10 µH à 1 000 µH, valeur d’inductance, résistance DC
Plage de la batterie : 0,1 à 4,5 V, valeur de tension, polarité positive et négative
Tension d’entrée : 0 à 40 V, valeur de tension
Plage DS18B20 : 0 à 85 °C, température
Plage DHT1 : 0 à 60 °C/5 à 95 %, humidité
Plage de décodage de la télécommande infrarouge : code infrarouge du protocole NEC, affichage du code utilisateur et du code de données, et affichage de la forme d’onde infrarouge correspondante
