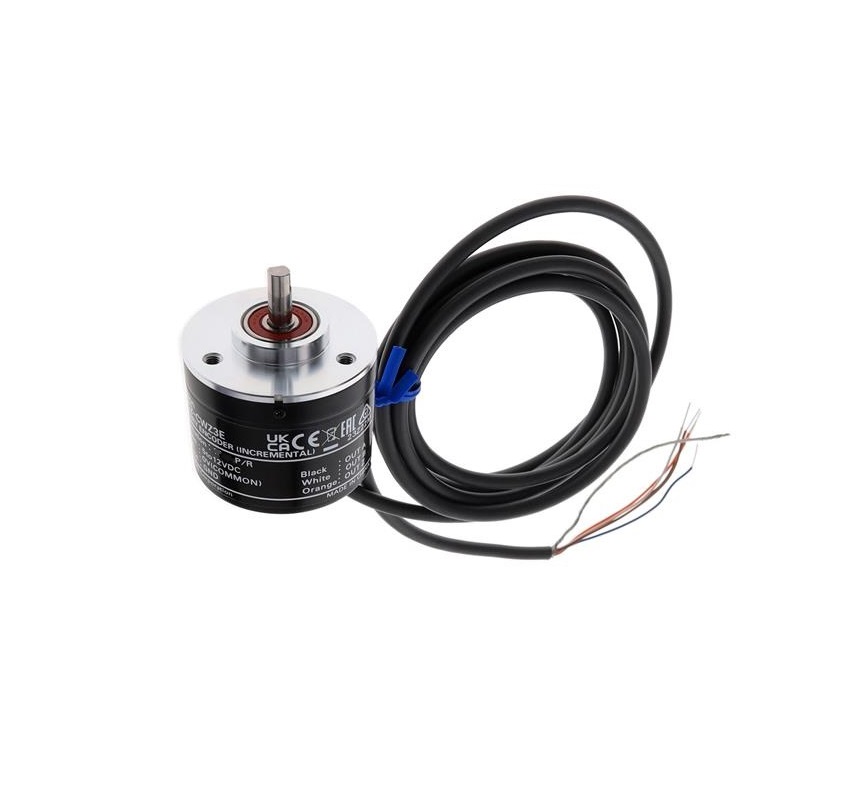

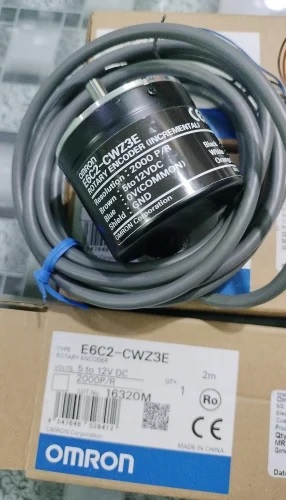

Description
Catégorie : Modèle incrémental
Diamètre : 50 mm
Tension d’alimentation : 5 à 12 VDC (-5 % à +10 %)
Consommation : 100 mA max.
Résolution : 2 000 impulsions/s
Courant d’appel : environ 9 A (0,3 ms)
Phases de sortie : A, B et Z
Type de sortie : sortie tension NPN
Résistance de sortie : 2 kΩ
Courant de charge : 20 mA max.
Tension résiduelle : 0,4 V max. (pour un courant absorbé de 20 mA)
Fréquence de réponse max.: 100 kHz
Différence de phase en sortie : 90 ± 45 ° entre A et B (1/4 T ± 1/8 T)
Temps de montée et de descente en sortie : 1 µs max. (Longueur du câble : 2 m, courant de charge : 10 mA)
Couple de démarrage : 10 mN.m max.
Moment d’inertie : 1 x 10-6 kg.m² max.
Charge radiale sur l’arbre : 50 N
Poussée : 30 N
Rotation maximale autorisée : 6 000 tr/min
Circuit de protection : Protection contre les courts-circuits en sortie
Protection contre l’inversion de polarité de l’alimentation
Température ambiante : Fonctionnement : -10 à 70 °C
Stockage : -25 à 85 °C
Humidité ambiante : Fonctionnement : 35 à 85 %
Indice de protection : CEI : IP64
Longueur du câble : 2 m
