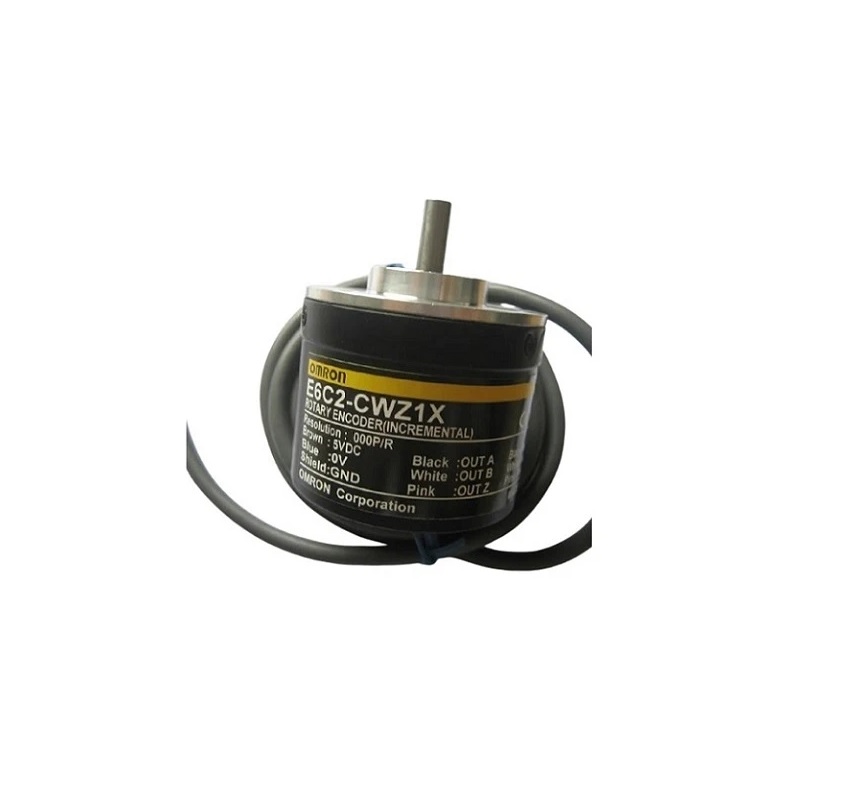

Description
Catégorie : Modèle incrémental
Diamètre : 50 mm
Tension d’alimentation : 5 VCC ± 5 %
Consommation : 160 mA max.
Résolution : 2 000 impulsions/s
Courant d’appel : environ 9 A (0,3 ms)
Phases de sortie : A, -A, B, -B, Z et -Z
Tension de sortie : Vo : 2,5 V min.
Vs : 0,5 V max.
Courant de charge : Niveau haut (Io) : -20 mA
Niveau bas (Is) : 20 mA
Fréquence de réponse max.: 100 kHz
Différence de phase en sortie : 90 ± 45 ° entre A et B (1/4 T ± 1/8 T)
Temps de montée et de descente en sortie : 0,1 µs max. (Longueur du câble : 2 m, Io = -20 mA, Is = 20 mA)
Couple de démarrage : 10 mN.m max.
Moment d’inertie : 1 x 10-6 kg.m² max.
Charge sur l’arbre : Radiale : 50 N
Poussée : 30 N
Vitesse de rotation maximale autorisée : 6 000 tr/min
Température ambiante : Fonctionnement : -10 à 70 °C
Stockage : -25 à 85 °C
Humidité ambiante : Fonctionnement : 35 à 85 %
Indice de protection : CEI : IP64
Connexion : Modèles précâblés (Longueur du câble : 2 m)
