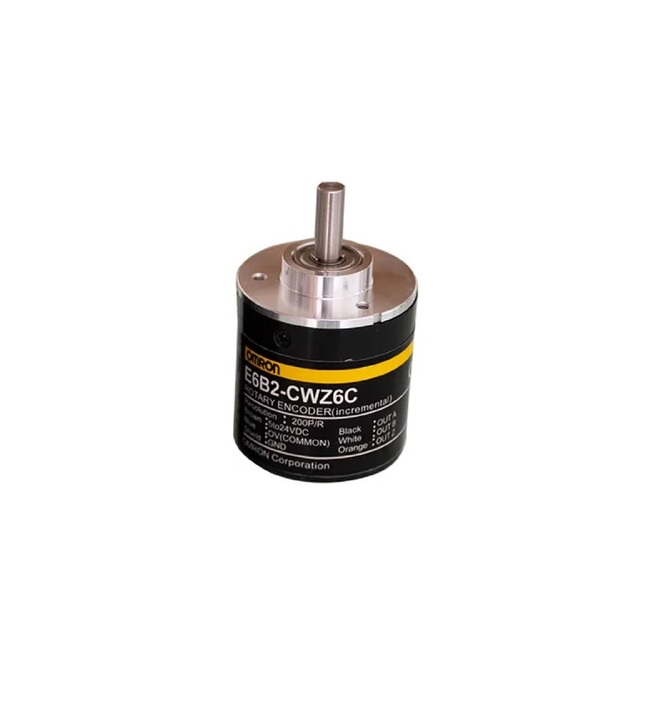

Description
Catégorie : Modèle incrémental
Diamètre : 40 mm
Tension d’alimentation : 5 à 24 VDC (-5 % à +15 %)
Consommation : 80 mA max.
Résolution : 200 P/R
Courant d’appel : environ 9 A (0,3 ms)
Phases de sortie : A, B et Z
Type de sortie : NPN à collecteur ouvert
Tension d’alimentation de charge : 30 V DC max.
Courant absorbé : 35 mA max.
Tension résiduelle : 0,4 V max. (à un courant absorbé de 35 mA)
Fréquence de réponse max.: 100 kHz
Différence de phase en sortie : 90 ± 45 ° entre A et B (1/4 T ± 1/8 T)
Temps de montée et de descente en sortie : 1 µs max. (Longueur de câble : 2 m max., tension de sortie : 5 V, résistance de charge : 1 kΩ)
Couple de démarrage : 0,98 mN.m max. Moment d’inertie : 3 x 10-7 kg.m² max.
Charge radiale sur l’arbre : 30 N
Poussée : 20 N
Vitesse de rotation maximale autorisée : 6 000 tr/min
Circuit de protection : Protection contre les courts-circuits en sortie
Protection contre l’inversion de polarité de l’alimentation
Température ambiante : Fonctionnement : -10 à 70 °C
Stockage : -25 à 85 °C
Humidité ambiante : Fonctionnement : 35 à 85 %
Indice de protection : CEI IP50
Connexion : Modèles précâblés (longueur de câble : 2 m)
