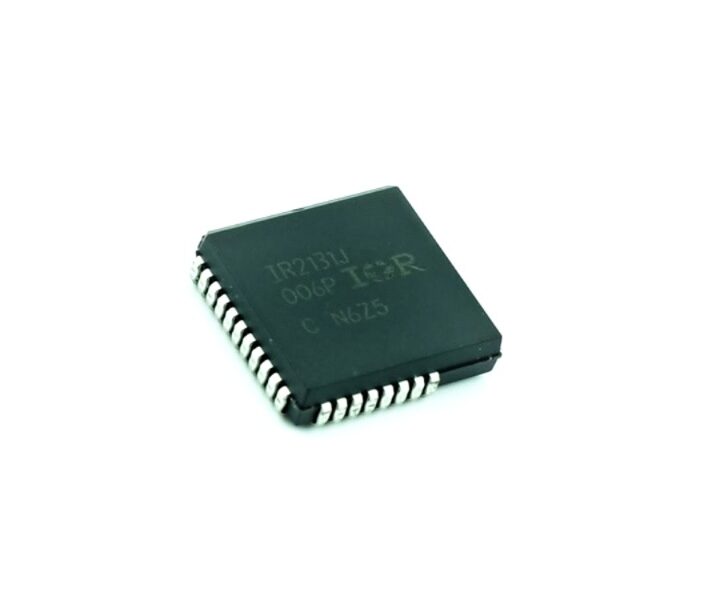

Driver triphasé « IR2131J » 600V

Description

• Configuration : 3 canaux high-side + 3 canaux low-side indépendants
• Tension bootstrap haute : jusqu’à 600 V maximum
• Plage de tension d’alimentation VCC(et VBS) : 10 V à 20 V
• Courant de sortie de pic :

1. Source (IO+) : typiquement 160–200 mA, max 250 mA sur certains modèles
2. Sink (IO–) : typiquement 360–420 mA, max 500 mA

• Tension logique d’entrée : compatible CMOS/LSTTL, logique basses à 2.5 V, VIL=0.8 V, VIH=2.2 V
• Temps de commutation typiques :

1. Rise : ~80 ns
2. Fall : ~40 ns

• Propagation delay : TON ≈ 1.3 µs, TOFF ≈ 0.6 µs
• Dead-time typique : ~700 ns
• Protection UVLO (undervoltage lockout) sur VCC et VBS
• Protection : shut‑down sur sur‑courant, signal fault open-drain
• Tolérance d’impulsions négatives : immunisé au dV/dt négatif
• Plage de température de fonctionnement : –40 °C à +150 °C (température jonction)
• Boîtier : PLCC à 44 broches (ou variantes DIP/SOIC)
