Description

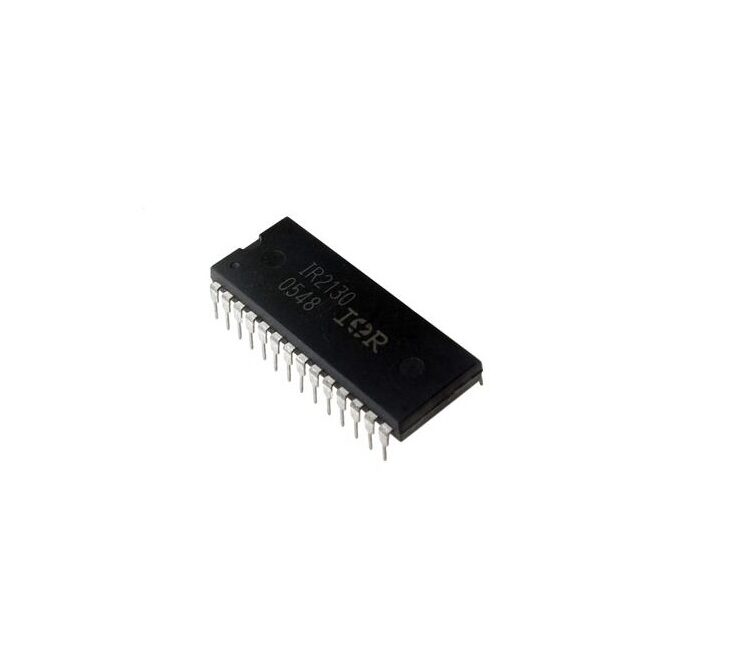

Le IR2130 est un circuit intégré (IC) de la famille des pilotes de grille haute tension (high voltage gate drivers) conçu par Infineon (anciennement International Rectifier). Il est généralement utilisé pour piloter des transistors MOSFET ou IGBT dans des applications comme les onduleurs, les convertisseurs DC-AC, les variateurs de vitesse, etc.
- Type : Driver de grille haute tension (3 phases)
- Tension d’alimentation logique (VCC) : 10 V à 20 V
- Tension de fonctionnement (VB-VS) : Jusqu’à 600 V (isolation haute tension)
- Courant de sortie : 200 mA (source), 350 mA (puits)
- Nombre de canaux : 3 bas (LO1–3) et 3 hauts (HO1–3) – pour 3 demi-ponts
- Type de transistors pilotés : N-Channel MOSFET ou IGBT
- Temps de propagation : Environ 750 ns typique
- Temps mort programmable : Oui, via un composant externe
- Protection contre les courts-circuits : Oui, avec verrouillage
- Protection thermique : Non intégrée (à gérer en externe)
- Fonction de désactivation (shutdown): Oui
- Boîtier : DIP-28
