Description

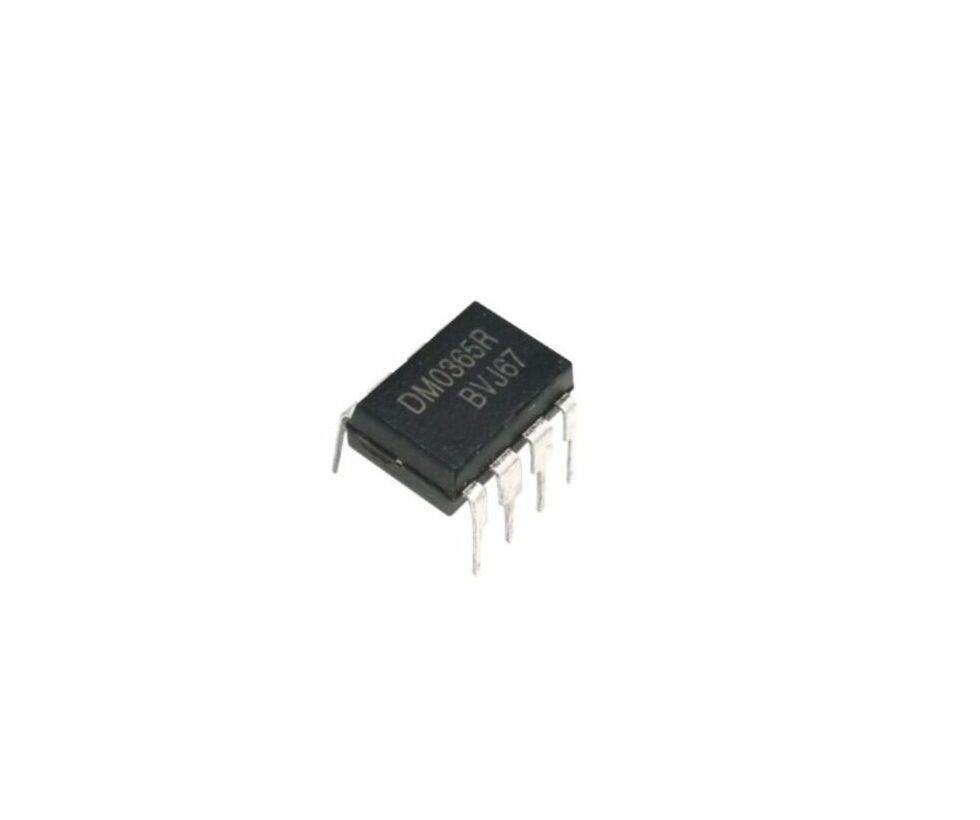

- Nom / Référence : DM0365R – Green Mode Power Switch / PWM Switch intégré pour alimentations à découpage (SMPS)
- Type de composant : Circuit intégré de contrôle de source à découpage (PWM + Sense FET)
- Fabricant : Fairchild Semiconductor
- Boîtier : DIP-8 (8 broches)
- Fonction principale : Contrôleur off-line pour SMPS (Switch Mode Power Supply), intègre un PWM et un transistor de puissance interne (Sense FET) pour simplifier les alimentations flyback ou autres topologies
- Mode de régulation : Current mode PWM avec fréquence fixe et modulation pour réduction des interférences (EMI)
- Consommation à vide / stand-by : très faible, 0,65 W à 240 VAC et 0,3 W en charge légère
- Fonctions de protection intégrées :
- Under-Voltage Lockout (UVLO) – protection sous-tension
- Over-Voltage Protection (OVP) – surtension
- Abnormal Over-Current Protection (AOCP) – surintensité
- Over-Load Protection (OLP) – surcharge
- Thermal Shutdown (TSD) – protection surchauffe
- Pulse-by-pulse current limiting – limitation de courant cycle à cycle
- Démarrage progressif : Soft-start interne pour réduire les surtensions au démarrage
- Mode de redémarrage automatique : après déclenchement d’une protection
- Tension d’utilisation : conçu pour applications off-line haute tension AC mains → DC avec composants externes (inductance, diode, etc.)
- Applications typiques :
- Alimentation à découpage pour TV, DVD/Set-top box, imprimantes/scanners
- Adaptateurs et chargeurs
- Alimentations flyback miniatures
- Circuits nécessitant conversion AC mains → DC régulé
