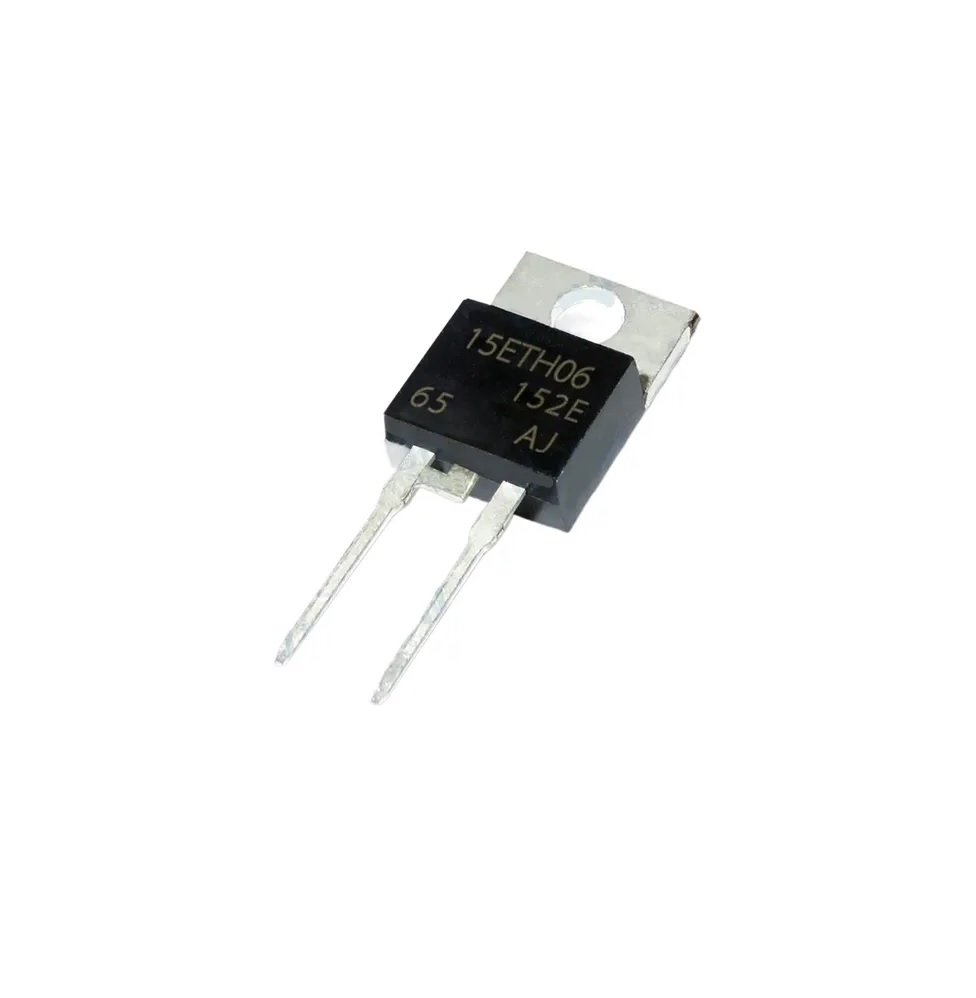

Diode « 15ETH06FP » redresseur hyper‑rapide 600V/15A TO‑220FP

Description

• Courant moyen rectifié (IF(AV)) : 15 A (jusqu’à 80 °C)
• Courant de pointe non répétitif (IFSM) : 180 A (à TJ=25 °C)
• Tension inverse répétitive (VRRM) : 600 V
• Temps de récupération inverse (trr) typique ~22–29 ns (35 ns max)
• Charge de récupération (Qrr) ~57 nC à 25 °C (300 nC à 125 °C)
• Chute de tension VF : ≈ 1,8 V typique à 15 A, jusqu’à 2,2 V max
• Courant de fuite inverse (IR) : 0,2 µA typique à 600 V (jusqu’à 50 µA max)
• Température de jonction : –65 °C à +175 °C
• Résistance thermique jonction‑vers‑boîtier (RthJC) :~1,0–1,3 °C/W en boîtier FullPAK
• Isolation : boîtier isolé jusqu’à 2 500 Vrms
• Boîtier : TO‑220 FullPAK 2 broches (FP)
