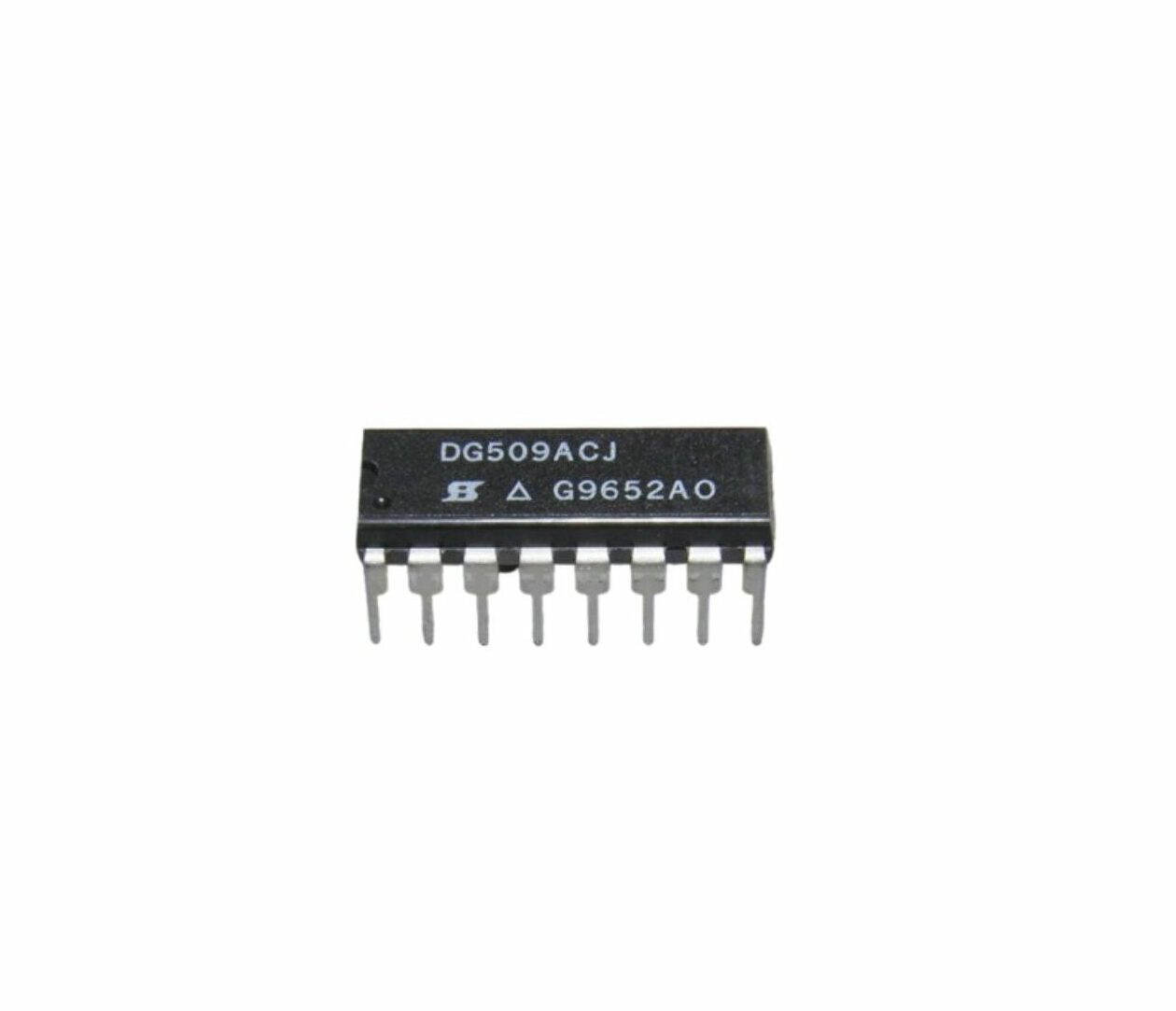

Circuit intégré « DG509ACJ » Multiplexeur Analogique CMOS DIP-16

Description

• Fabricant : Maxim Integrated / Analog Devices
• Type : Multiplexeur / commutateur analogique CMOS
• Configuration : Double SP4T (2 multiplexeurs 4 voies)
• Nombre de canaux : 2 × 4 entrées analogiques
• Fonction : Multiplexage / démultiplexage de signaux analogiques
• Boîtier : DIP-16
• Montage : Traversant
• Tension d’alimentation : ±4,5 V à ±18 V (alimentation symétrique)
• Compatibilité logique : TTL et CMOS
• Résistance ON (Ron) : 450 Ω
• Courant de fuite OFF : très faible (≈ nA)
• Temps de commutation : ≈ 1 à 1,5 µs
• Mode de commutation : Break-Before-Make
• Signaux : Analogiques bidirectionnels
• Consommation : Faible (technologie CMOS)
• Température de fonctionnement : 0 °C à +70 °C
• Applications typiques :
  – Acquisition de données
  – Instruments de mesure
  – Commutation de signaux analogiques
  – Systèmes industriels et audio
