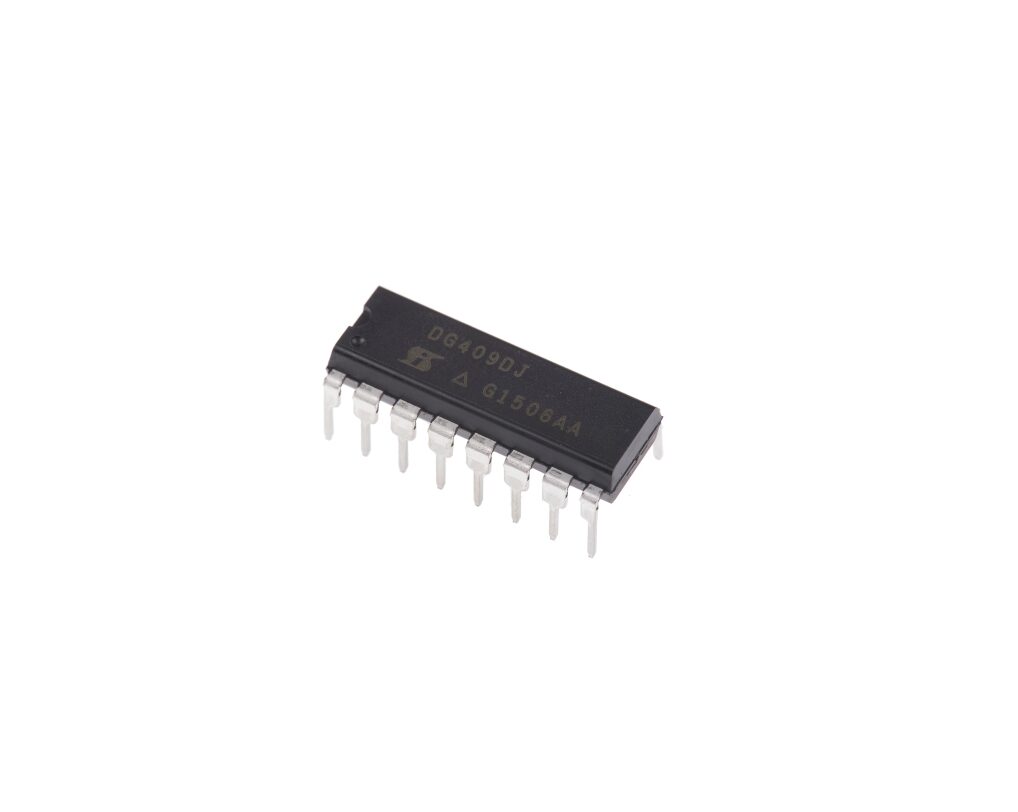

Circuit intégré « DG409DJ » Multiplexeur Analogique CMOS DIP-16

Description

• Fabricant : Maxim Integrated / Analog Devices
• Type : Multiplexeur / commutateur analogique CMOS
• Configuration : Double SP4T (2 multiplexeurs analogiques 4 voies)
• Nombre de canaux : 2 × 4 entrées/sorties analogiques
• Fonction : Multiplexage / démultiplexage de signaux analogiques
• Signaux : Analogiques bidirectionnels
• Boîtier : DIP-16
• Montage : Traversant
• Tension d’alimentation :
  – Alimentation symétrique : ±4,5 V à ±18 V
  – Alimentation simple possible
• Compatibilité logique : TTL et CMOS
• Résistance à l’état passant (Ron) : ≈ 35 Ω
• Ron plat (Ron flatness) : Faible
• Courant de fuite OFF : Très faible (≈ nA)
• Temps de commutation : ≈ 250 ns à 500 ns
• Mode de commutation : Break-Before-Make
• Bande passante : Élevée (adapté aux signaux rapides)
• Consommation : Faible (technologie CMOS)
• Température de fonctionnement : 0 °C à +70 °C
• Applications typiques :
  – Acquisition de données
  – Instruments de mesure
  – Commutation de signaux audio
  – Systèmes industriels et de test
