Description

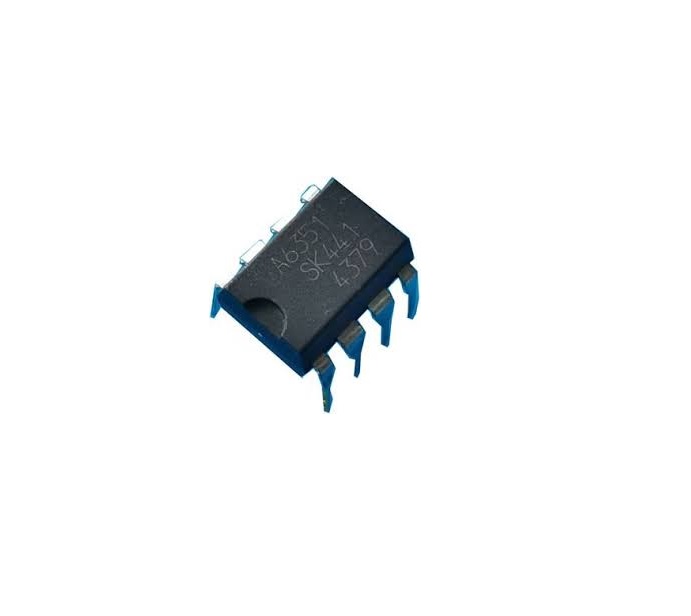

IRIS‑A6351, un circuit intégré de type « switcher » hybride produit par International Rectifier
- Type : Circuit intégré hybride combinant un MOSFET de puissance (650 V) et un contrôleur flyback PRC (Pulse‑Ratio Control) pour alimentations à découpage en petit régime (SMPS)
- Enveloppe : PDIP à 8 broches, format DIP standard.
MOSFET intégré
- Tension Drain–Source (VDSS) : 650 V
- RDS(on) : Max. 3,95 Ω à I_D = 0,4 A
- Courant de fuite (IDSS) : ≤ 300 µA
- Temps de commutation (tf) : ≈ 250 ns
- Énergie d’avalanche (EAS) : typiquement 56 mJ en impulsion unique
- Courant impulsionnel maximal : ≈ 2,36 A
Contrôleur intégré
- Oscillateur interne avec ajustage intégré
- Faible courant de démarrage : max. 50 µA
- Filtre passe-bas actif pour une stabilité sous faible charge
- Protection intégrées :
- Sur‐courant par impulsion (OCP)
- Tension trop élevée en latch (OVP)
- Surchauffe en latch (TSD) à environ 135 °C
- Tension d’activation (Vin ON) : 15,8–19,4 V
- Tension de coupure (Vin OFF) : 9,1–11,1 V
